গুণ নিয়ন্ত্রণ গ্রেড TDFG50S সুনির্দিষ্ট নেভিগেশনের জন্য উচ্চ কার্যকারিতা কম্প্যাক্ট ফাইবার অপটিক গিরোস্কোপ কারখানা

নিয়ন্ত্রণ গ্রেড TDFG50S সুনির্দিষ্ট নেভিগেশনের জন্য উচ্চ কার্যকারিতা কম্প্যাক্ট ফাইবার অপটিক গিরোস্কোপ

Name: নিয়ন্ত্রণ গ্রেড TDFG50S সুনির্দিষ্ট নেভিগেশনের জন্য উচ্চ কার্যকারিতা কম্প্যাক্ট ফাইবার অপটিক গিরোস্কোপ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg50s
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg50s

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

কন্ট্রোল গ্রেড TDFG50S FOG: ±400°/s রেঞ্জ, <2°/h বায়াস স্থায়িত্ব এবং 0.03°/√hr ARW সহ উচ্চ-পারফরম্যান্স ফাইবার অপটিক জাইরোস্কোপ। কমপ্যাক্ট 50mm ডিজাইন, অল-সলিড-স্টেট কনস্ট্রাকশন, এবং MIL-HDBK-217F নির্ভরযোগ্যতা (>150k hrs MTBF)। ক্ষেপণাস্ত্র নির্দেশিকা, স্থিতিশীলতা এবং শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য আদর্শ।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ

,

হাই পারফরম্যান্স ফাইবার অপটিক গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 2 °/ঘন্টা

নির্ভুলতা （10 সেকেন্ড）:

0.5 °/ঘন্টা ~ 0.2 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.03 °/√HR, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤160g

মাত্রা:

50 মিমি × 50 মিমি × 30 মিমি

পণ্য বিবরণ

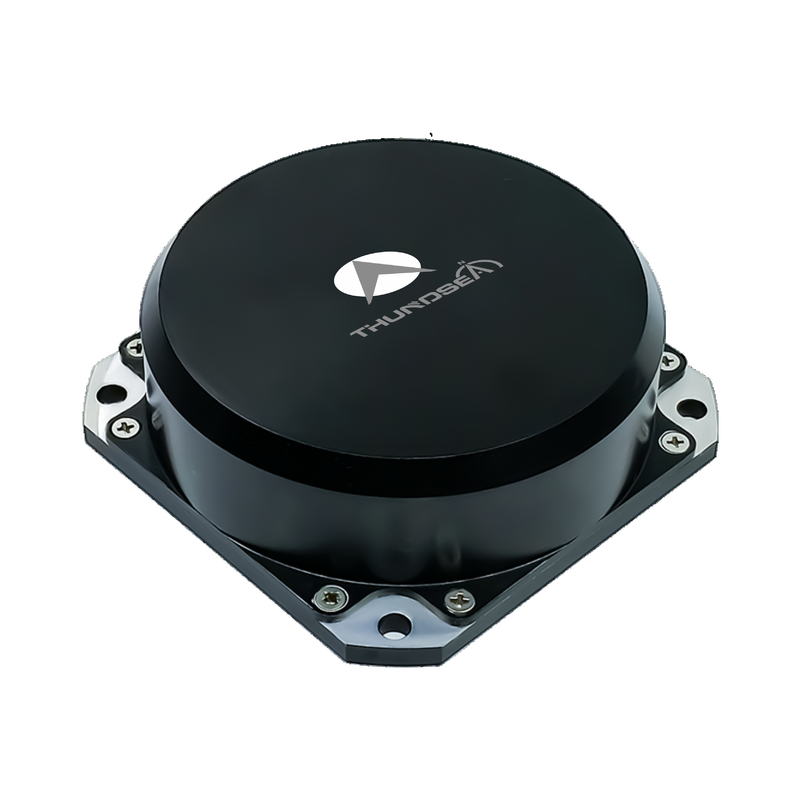

কন্ট্রোল গ্রেড TDFG50S ফাইবার অপটিক গিরোস্কোপ

টিডিএফজি৫০এস ফাইবার অপটিক জাইরোস্কোপ একটি উচ্চ-কার্যকারিতা কোণীয় গতি সেন্সর যা উন্নত ডিজিটাল ক্লোজ লুপ সনাক্তকরণ প্রযুক্তি ব্যবহার করে।এই নিয়ন্ত্রণ-গ্রেড যন্ত্রটি সিরিয়াল ইন্টারফেসের মাধ্যমে 4kHz এর বেশি হারে রিয়েল-টাইম কৌণিক গতির ডেটা সরবরাহ করে.

পণ্যের সংক্ষিপ্ত বিবরণ

অপটিক্যাল স্যাগনাক প্রভাবের উপর ভিত্তি করে, এই ফাইবার অপটিক গিরোস্কোপ সিরিজে একক-অক্ষ, দ্বৈত-অক্ষ এবং তিন-অক্ষের কনফিগারেশন অন্তর্ভুক্ত রয়েছে।মাল্টি-অক্ষের রূপগুলি একাধিক অর্টোগোনাল অক্ষ জুড়ে কোণীয় গতি সিঙ্ক্রোনভাবে সনাক্ত করতে ভাগ করা আলোর উত্স এবং সোলভার সার্কিট প্রযুক্তি ব্যবহার করে.

অ্যাপ্লিকেশন

গাইডেড অস্ত্র, অবস্থান নিয়ন্ত্রণ প্ল্যাটফর্ম, টর্পেডো, কৌশলগত ক্ষেপণাস্ত্র এবং মাঝারি থেকে উচ্চ-শেষ শিল্প সরঞ্জামগুলির মধ্যে স্থিতিশীলতা এবং নিয়ন্ত্রণ ব্যবস্থাগুলির জন্য আদর্শ যা সুনির্দিষ্ট গতি সনাক্তকরণের প্রয়োজন.

মূল বৈশিষ্ট্য

কমপ্যাক্ট ডিজাইন, ছোট পদচিহ্ন এবং হালকা ওজন নির্মাণ
উন্নত নির্ভরযোগ্যতার জন্য কোনও চলমান অংশ ছাড়াই সম্পূর্ণ সলিড-স্টেট আর্কিটেকচার
কম্পিউটার ইন্টিগ্রেশনের জন্য ডিজিটাল আউটপুট সহ তাত্ক্ষণিক সক্ষমতা
ন্যূনতম শক্তি খরচ সঙ্গে কম গোলমাল অপারেশন
দীর্ঘায়িত অপারেশনাল লাইফস্পেসের সাথে ব্যয়-কার্যকর সমাধান

টেকনিক্যাল স্পেসিফিকেশন

পারফরম্যান্স প্যারামিটার	স্পেসিফিকেশন
ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<২°/ঘন্টা
নির্ভুলতা (১০ সেকেন্ড)	0.5°/ঘন্টা ~ 0.2°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	<০.০৩°/√ ঘন্টা, ১σ
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০ হার্জ ~ ৪০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	115200bps ~ 921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী	J30J-15TJL
বিদ্যুৎ খরচ	≤3W
MTBF (MIL-HDBK-217-F)	>১৫০,০০০ ঘন্টা
ওজন	≤১৬০ গ্রাম
মাত্রা	50 মিমি * 50 মিমি * 30 মিমি
