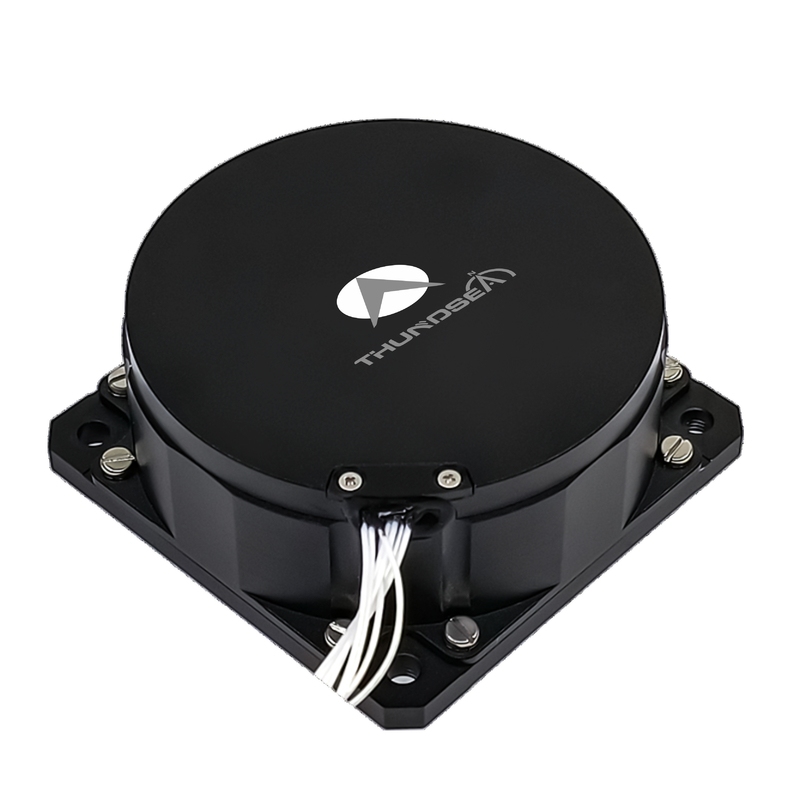

নিয়ন্ত্রণ গ্রেড TDFG70S উচ্চ নির্ভুলতার জন্য কমপ্যাক্ট ফাইবার অপটিক গিরোস্কোপ (FOG)

Name: নিয়ন্ত্রণ গ্রেড TDFG70S উচ্চ নির্ভুলতার জন্য কমপ্যাক্ট ফাইবার অপটিক গিরোস্কোপ (FOG)
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg70s
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg70s

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

কন্ট্রোল গ্রেড TDFG70S ফাইবার অপটিক জাইরোস্কোপ কমপ্যাক্ট পণ্যের সংক্ষিপ্ত বিবরণ টিডিএফজি 70 এস ফাইবার অপটিক জাইরোস্কোপ একটি উন্নত কৌণিক বেগ সেন্সর ডিভাইস যা অপটিক্যাল সিস্টেমে সাগনাক প্রভাবের উপর কাজ করে। পরিশীলিত সমস্ত ডিজিটাল ক্লোজড-লুপ নিয়ন্ত্রণ ব্যবস্থা রয়েছে,এটি উচ্চ গতির সিরিয়াল ইন্টারফেসের ...

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

কমপ্যাক্ট ফাইবার অপটিক গিরোস্কোপ

,

কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 1 °/ঘন্টা

নির্ভুলতা （10 সেকেন্ড）:

0.05 °/ঘন্টা ~ 0.03 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.005 °/√HR, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤300 গ্রাম

মাত্রা:

70 মিমি × 70 মিমি × 30 মিমি

পণ্য বিবরণ

কন্ট্রোল গ্রেড TDFG70S ফাইবার অপটিক জাইরোস্কোপ কমপ্যাক্ট

পণ্যের সংক্ষিপ্ত বিবরণ

টিডিএফজি 70 এস ফাইবার অপটিক জাইরোস্কোপ একটি উন্নত কৌণিক বেগ সেন্সর ডিভাইস যা অপটিক্যাল সিস্টেমে সাগনাক প্রভাবের উপর কাজ করে। পরিশীলিত সমস্ত ডিজিটাল ক্লোজড-লুপ নিয়ন্ত্রণ ব্যবস্থা রয়েছে,এটি উচ্চ গতির সিরিয়াল ইন্টারফেসের মাধ্যমে চলমান প্ল্যাটফর্মগুলির রিয়েল-টাইম কৌণিক গতির পরিমাপ সরবরাহ করে যা 4 kHz এর বেশি নমুনা গ্রহণের হারের সাথে।

কনফিগারেশন এবং ক্ষমতা

এক-অক্ষ, দ্বৈত-অক্ষ এবং তিন-অক্ষের কনফিগারেশনে উপলব্ধ, এই পণ্য লাইনটি ব্যাপক গতিশীল গতি বিশ্লেষণের জন্য মাল্টি-অক্ষ সিঙ্ক্রোনাইজেশন সক্ষম করে।দ্বৈত এবং তিন-অক্ষের রূপগুলি ভাগ করা অপটিক্যাল উপাদান এবং ইলেকট্রনিক প্রসেসিং ইউনিটগুলির সমন্বিত ডিজাইনের মাধ্যমে একযোগে অর্টোগোনাল-অক্ষ সনাক্তকরণ অর্জন করে, যা সমস্ত অক্ষ জুড়ে পরিমাপের সুনির্দিষ্ট সামঞ্জস্য নিশ্চিত করে।

অ্যাপ্লিকেশন

গাইডেড অস্ত্র, কৌশলগত ক্ষেপণাস্ত্র, টর্পেডো, মনোভাব নিয়ন্ত্রণ ব্যবস্থা এবং মাঝারি থেকে উচ্চ-শেষ শিল্প সরঞ্জামগুলির জন্য স্থিতিশীলতা এবং নিয়ন্ত্রণ সরঞ্জামগুলির জন্য আদর্শ যা সুনির্দিষ্ট গতি সংবেদন প্রয়োজন।

মূল বৈশিষ্ট্য

চলমান অংশ ছাড়া সম্পূর্ণ শক্ত-অবস্থার নকশা
সহজ কম্পিউটার ইন্টিগ্রেশন জন্য ডিজিটাল আউটপুট সঙ্গে তাত্ক্ষণিক অন ক্ষমতা
কমপ্যাক্ট আকার, হালকা ওজন এবং নমনীয় নকশা বিকল্প
কম গোলমাল, কম শক্তি খরচ এবং খরচ কার্যকর অপারেশন
উচ্চ নির্ভরযোগ্যতা এবং বর্ধিত অপারেশনাল জীবনকাল

টেকনিক্যাল স্পেসিফিকেশন

পারফরম্যান্স প্যারামিটার	স্পেসিফিকেশন
ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<১°/ঘন্টা
নির্ভুলতা (১০ সেকেন্ড)	0.05°/ঘন্টা ~ 0.03°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (1σ)	<০.০০৫°/√ ঘন্টা
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০ হার্জ ~ ৪০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	115200bps ~ 921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী	J30J-15TJL
বিদ্যুৎ খরচ	≤3W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১৫০,০০০ ঘন্টা
ওজন	≤৩০০ গ্রাম
মাত্রা	70mm * 70mm * 30mm
