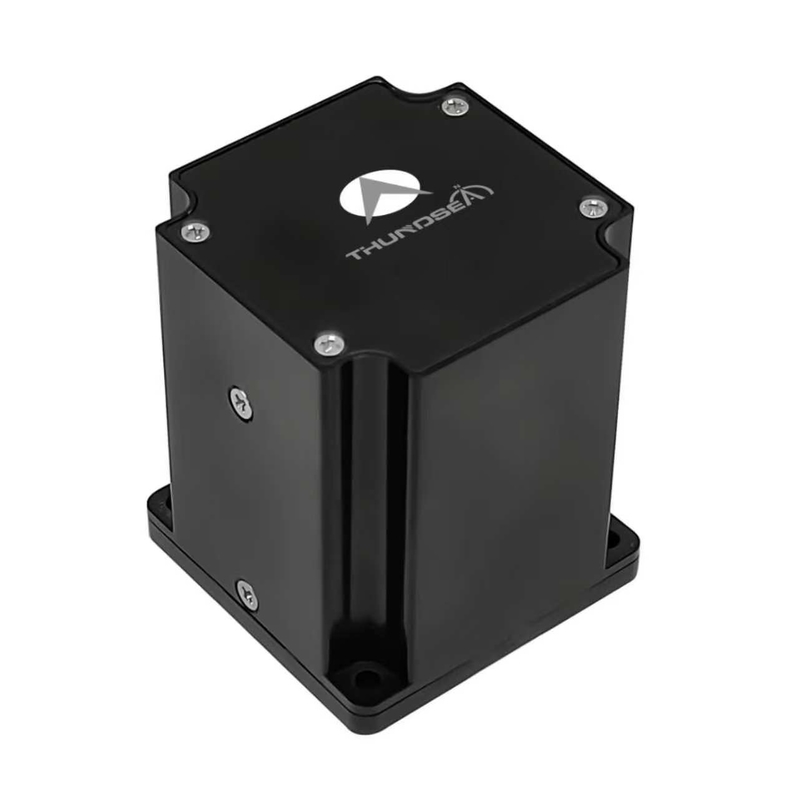

কম্পন স্ক্রিনিং উচ্চ ব্যান্ডউইথ কম্প্যাক্ট ডিজাইন কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ TDFG60D

Name: কম্পন স্ক্রিনিং উচ্চ ব্যান্ডউইথ কম্প্যাক্ট ডিজাইন কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg60d
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg60d

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

কম্পন স্ক্রিনিং কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ TDFG60D কন্ট্রোল গ্রেড TDFG60D ফাইবার অপটিক গিরোস্কোপ পরিচিতি ফাইবার অপটিক জাইরোস্কোপ হল একটি কোণীয় গতি সেন্সর যা অপটিক্যাল স্যাগ্নাক প্রভাবের উপর ভিত্তি করে, উচ্চ-কার্যকারিতা-সম্পূর্ণ ডিজিটাল বন্ধ-লুপ সনাক্তকরণ প্রযুক্তি ব্যবহার করে।এটি একটি সি...

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ

,

কম্পন স্ক্রিনিং ফাইবার অপটিক গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 2 °/ঘন্টা

নির্ভুলতা （10 সেকেন্ড）:

1 °/ঘন্টা ~ 0.5 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.04 °/√Hr, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤ 260 গ্রাম

মাত্রা:

60 মিমি × 68 মিমি × 47 মিমি

পণ্য বিবরণ

কম্পন স্ক্রিনিং কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ TDFG60D

কন্ট্রোল গ্রেড TDFG60D ফাইবার অপটিক গিরোস্কোপ

পরিচিতি

ফাইবার অপটিক জাইরোস্কোপ হল একটি কোণীয় গতি সেন্সর যা অপটিক্যাল স্যাগ্নাক প্রভাবের উপর ভিত্তি করে, উচ্চ-কার্যকারিতা-সম্পূর্ণ ডিজিটাল বন্ধ-লুপ সনাক্তকরণ প্রযুক্তি ব্যবহার করে।এটি একটি সিরিয়াল পোর্টের মাধ্যমে রিয়েল টাইমে 4KHz এর উপরে ক্যারিয়ার কৌণিক গতির তথ্য আউটপুট করেএই পণ্য সিরিজ এক-অক্ষ, দ্বৈত-অক্ষ, এবং তিন-অক্ষ কনফিগারেশন অন্তর্ভুক্ত,দ্বৈত-অক্ষ এবং তিন-অক্ষের মডেলগুলির সাথে একাধিক অর্টোগোনাল অক্ষ জুড়ে কোণীয় গতির তথ্য সিঙ্ক্রোনাসভাবে সনাক্ত করতে সক্ষম, ভাগ করা আলোর উত্স এবং সমাধানকারী সার্কিট প্রযুক্তির মাধ্যমে.

অ্যাপ্লিকেশন

এই উন্নত সেন্সিং প্রযুক্তিটি পরিচালিত গোলাবারুদ, টর্পেডো নেভিগেশন প্ল্যাটফর্ম, ক্ষেপণাস্ত্র নির্দেশক স্থাপত্য,এবং এয়ারস্পেস অ্যাসিস্ট্যান্স কন্ট্রোল মেকানিজমএটি শিল্প অটোমেশন এবং রোবোটিক্স সিস্টেমে উচ্চ নির্ভুলতা গতি পরিমাপের প্রয়োজনীয়তা পূরণ করে।

মূল বৈশিষ্ট্য

চলমান অংশ ছাড়া সম্পূর্ণ শক্ত-অবস্থার নকশা
সহজ কম্পিউটার ইন্টিগ্রেশন জন্য ডিজিটাল আউটপুট সঙ্গে তাত্ক্ষণিক অন ক্ষমতা
কম গোলমাল, কম শক্তি খরচ এবং খরচ কার্যকর অপারেশন
কমপ্যাক্ট আকার, হালকা ওজন এবং নমনীয় নকশা বিকল্প
উচ্চ নির্ভরযোগ্যতা এবং বর্ধিত অপারেশনাল জীবনকাল

টেকনিক্যাল স্পেসিফিকেশন

পারফরম্যান্স প্যারামিটার	স্পেসিফিকেশন
ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<২°/ঘন্টা
নির্ভুলতা (১০ সেকেন্ড)	১°/ঘন্টা থেকে ০.৫°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	<০.০৪°/√ ঘন্টা, ১σ
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০-৪০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	230400bps~921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী	J30J-9ZKP
বিদ্যুৎ খরচ	≤5W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১২০০০০০ ঘন্টা
ওজন	≤২৬০ গ্রাম
মাত্রা	৬০ মিমি৬৮ মিমি৪৭ মিমি
