কন্ট্রোল গ্রেড TDFG70T ফাইবার অপটিক গিরোস্কোপ ≥±400°/s ডায়নামিক রেঞ্জ, 0.5°/h~0.2°/h নির্ভুলতা এবং ≤500g ওজন

Name: কন্ট্রোল গ্রেড TDFG70T ফাইবার অপটিক গিরোস্কোপ ≥±400°/s ডায়নামিক রেঞ্জ, 0.5°/h~0.2°/h নির্ভুলতা এবং ≤500g ওজন
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg70t
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg70t

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

কন্ট্রোল গ্রেড TDFG70T ফাইবার অপটিক গিরোস্কোপ টিডিএফজি 70 টি ফাইবার অপটিক জাইরোস্কোপ একটি উন্নত কৌণিক গতি সেন্সর যা সম্পূর্ণ ডিজিটাল ক্লোজড লুপ আর্কিটেকচারের সাথে সাগনাক অপটিক্যাল প্রভাব ব্যবহার করে।এই উচ্চ কার্যকারিতা gyroscope সিরিয়াল যোগাযোগের মাধ্যমে 4 kHz অতিক্রম নমুনা হার এ রিয়েল টাইম কৌণিক ...

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

কন্ট্রোল গ্রেড ফাইবার অপটিক গিরোস্কোপ

,

যথার্থ পরিমাপ ফাইবার অপটিক গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

নির্ভুলতা （10 সেকেন্ড）:

0.5 °/ঘন্টা ~ 0.2 °/ঘন্টা

পক্ষপাত ইন-রান:

＜ 1 °/ঘন্টা

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.02 °/√Hr, 1σ

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤500g

মাত্রা:

70 মিমি × 70 মিমি × 53 মিমি

পণ্য বিবরণ

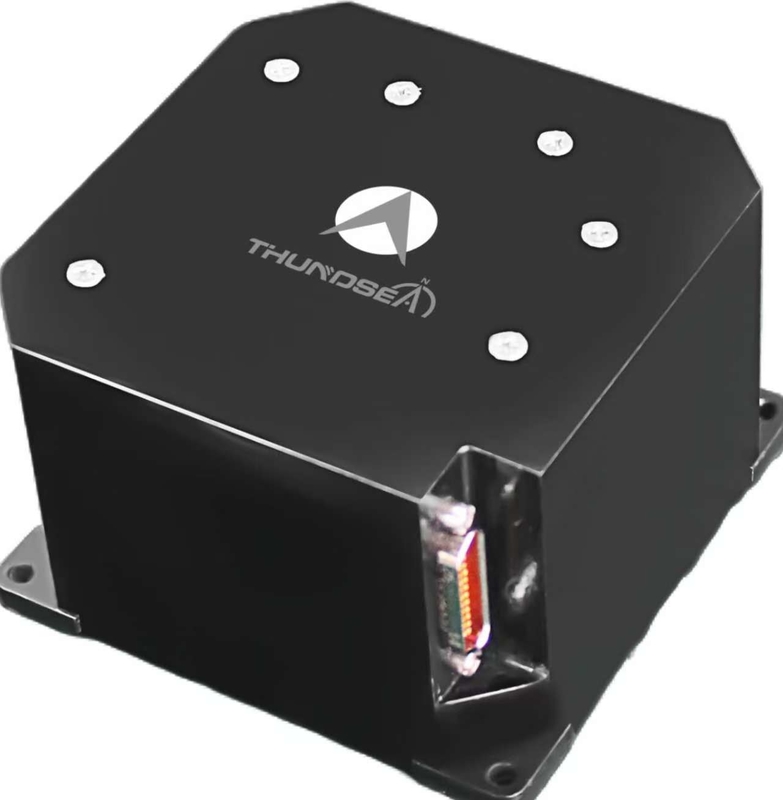

কন্ট্রোল গ্রেড TDFG70T ফাইবার অপটিক গিরোস্কোপ

টিডিএফজি 70 টি ফাইবার অপটিক জাইরোস্কোপ একটি উন্নত কৌণিক গতি সেন্সর যা সম্পূর্ণ ডিজিটাল ক্লোজড লুপ আর্কিটেকচারের সাথে সাগনাক অপটিক্যাল প্রভাব ব্যবহার করে।এই উচ্চ কার্যকারিতা gyroscope সিরিয়াল যোগাযোগের মাধ্যমে 4 kHz অতিক্রম নমুনা হার এ রিয়েল টাইম কৌণিক বেগ পরিমাপ প্রদান করে.

পণ্যের কনফিগারেশন

একক-অক্ষ, দ্বৈত-অক্ষ, এবং ত্রি-অক্ষীয় কনফিগারেশনে উপলব্ধ। মাল্টি-অক্ষীয় ইউনিটগুলিতে অর্টোগোনাল অক্ষ জুড়ে একযোগে পরিমাপের জন্য ভাগ করা আলোর উত্স এবং সিগন্যাল-প্রক্রিয়াকরণ সার্কিট রয়েছে,উচ্চ গতিশীল অ্যাপ্লিকেশনের জন্য সিঙ্ক্রোনাইজড মোশন ট্র্যাকিং নিশ্চিত করা.

অ্যাপ্লিকেশন

গাইডেড অস্ত্র, অবস্থান নিয়ন্ত্রণ প্ল্যাটফর্ম, টর্পেডো, কৌশলগত ক্ষেপণাস্ত্র এবং মাঝারি থেকে উচ্চ-শেষ শিল্প সরঞ্জামগুলির মধ্যে স্থিতিশীলতা এবং নিয়ন্ত্রণ ব্যবস্থাগুলির জন্য আদর্শ যা সুনির্দিষ্ট গতি সনাক্তকরণের প্রয়োজন.

মূল বৈশিষ্ট্য

কম গোলমাল, কম শক্তি খরচ এবং খরচ কার্যকর অপারেশন
কম্পিউটার ইন্টিগ্রেশনের জন্য ডিজিটাল আউটপুট সহ তাত্ক্ষণিক অন করার ক্ষমতা
উন্নত নির্ভরযোগ্যতার জন্য কোন চলন্ত অংশ ছাড়াই সম্পূর্ণ শক্ত রাষ্ট্রের নকশা
কমপ্যাক্ট আকার, হালকা ওজন এবং নমনীয় নকশা বিকল্প
উচ্চ নির্ভরযোগ্যতা এবং বর্ধিত অপারেশনাল জীবনকাল

টেকনিক্যাল স্পেসিফিকেশন

পারফরম্যান্স প্যারামিটার	স্পেসিফিকেশন
ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<১°/ঘন্টা
নির্ভুলতা (১০ সেকেন্ড)	0.5°/ঘন্টা ~ 0.2°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	<০.০২°/√ ঘন্টা, ১σ
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০ হার্জ ~ ২০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	230400bps ~ 921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী	J30J-9ZKP
বিদ্যুৎ খরচ	≤5W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১০০,০০০ ঘন্টা
ওজন	≤ ৫০০ গ্রাম
মাত্রা	70mm * 70mm * 53mm
