গুণ ন্যাভিগেশন গ্রেড উচ্চ নির্ভুলতা কমপ্যাক্ট ডিজাইন ইনারশিয়াল নেভিগেশন সিস্টেমের জন্য ফাইবার অপটিক গিরোস্কোপ কারখানা

ন্যাভিগেশন গ্রেড উচ্চ নির্ভুলতা কমপ্যাক্ট ডিজাইন ইনারশিয়াল নেভিগেশন সিস্টেমের জন্য ফাইবার অপটিক গিরোস্কোপ

Name: ন্যাভিগেশন গ্রেড উচ্চ নির্ভুলতা কমপ্যাক্ট ডিজাইন ইনারশিয়াল নেভিগেশন সিস্টেমের জন্য ফাইবার অপটিক গিরোস্কোপ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg70s
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg70s

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG70S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

নেভিগেশন-গ্রেড TDFG70S FOG উচ্চ নির্ভুলতা (0.01°/ঘণ্টা নির্ভুলতা), কমপ্যাক্ট ডিজাইন (70×70×32mm), এবং MIL-HDBK-217F নির্ভরযোগ্যতা (>150k hrs MTBF) সহ শক্তিশালী কর্মক্ষমতা প্রদান করে। মহাকাশ, সামুদ্রিক এবং শিল্প অটোমেশনের জন্য আদর্শ।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

ফাইবার অপটিক জাইরোস্কোপ

,

নেভিগেশন গ্রেড কুয়াশা ফাইবার অপটিক গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 1 °/ঘন্টা

নির্ভুলতা （100 সেকেন্ড）:

0.03 °/ঘন্টা ~ 0.01 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.005 °/√HR, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤300 গ্রাম

মাত্রা:

70 মিমি × 70 মিমি × 32 মিমি

পণ্য বিবরণ

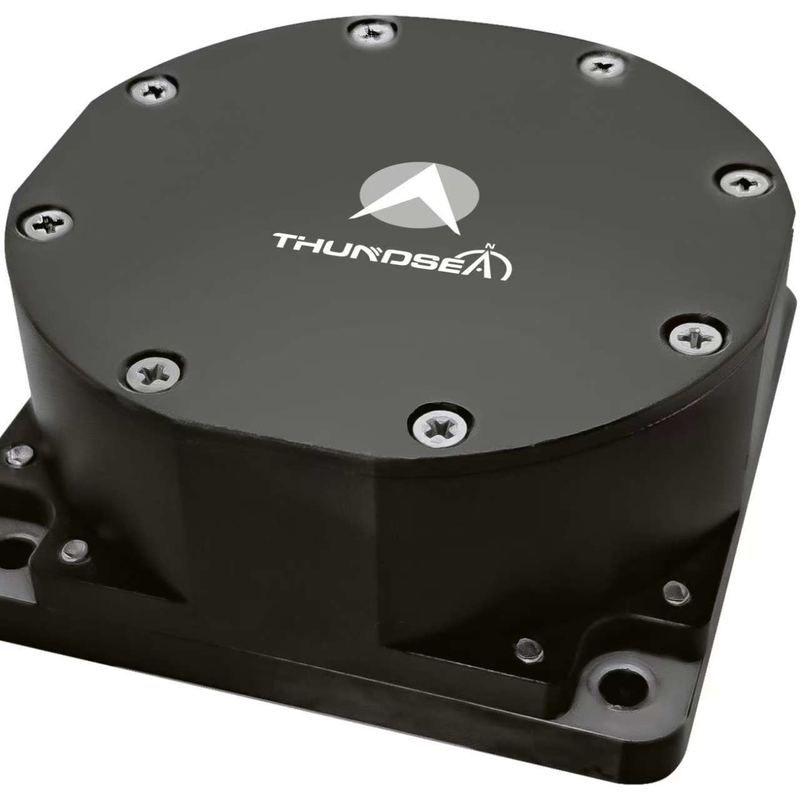

নেভিগেশন গ্রেড কুয়াশা ফাইবার অপটিক গিরোস্কোপ TDFG70S

পণ্যের সংক্ষিপ্ত বিবরণ

টিডিএফজি৭০এস ফাইবার অপটিক জাইরোস্কোপ একটি উচ্চ-কার্যকারিতা কোণীয় গতি সেন্সর যা অপটিক্যাল স্যাগনাক এফেক্ট প্রযুক্তি ব্যবহার করে।এটি সিরিয়াল পোর্ট আউটপুট মাধ্যমে রিয়েল-টাইম ক্যারিয়ার কৌণিক বেগ তথ্য প্রদান করেএটি তিনটি এক-অক্ষের ইউনিট বা তিন-অক্ষ সমন্বিত কনফিগারেশনে পাওয়া যায়, এটি ইনার্শিয়াল নেভিগেশন সিস্টেমের মূল সেন্সর হিসাবে কাজ করে।

অ্যাপ্লিকেশন

ইনার্শিয়াল ন্যাভিগেশন সিস্টেম এবং অবস্থান রেফারেন্স প্ল্যাটফর্মের মধ্যে ইন্টিগ্রেশন করার জন্য ডিজাইন করা হয়েছে যা বিভিন্ন অ্যাপ্লিকেশন সহ গাইডেড গোলাবারুদ, এয়ারস্পেস যানবাহন, স্থল পরিবহন সিস্টেম সহ।নৌযান, ডুবন্ত যানবাহন, কক্ষপথ সনাক্তকরণ সরঞ্জাম এবং মাঝারি থেকে উচ্চ স্তরের শিল্প অটোমেশন সমাধান।

মূল বৈশিষ্ট্য

চলমান অংশ ছাড়া সম্পূর্ণ শক্ত-অবস্থার নকশা
উচ্চ স্থিতিশীলতা এবং নমনীয় নকশা বিকল্প সঙ্গে উচ্চ নির্ভুলতা
সহজ একীকরণের জন্য ডিজিটাল আউটপুট সহ অত্যন্ত সংক্ষিপ্ত শুরু সময়
উচ্চ নির্ভরযোগ্যতা এবং বর্ধিত অপারেশনাল জীবনকাল
কম গোলমাল, কম শক্তি খরচ এবং খরচ কার্যকর অপারেশন

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<১°/ঘন্টা
সঠিকতা (100 সেকেন্ড)	00.03°/ঘন্টা থেকে 0.01°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	< ০.০০৫°/√ ঘন্টা, ১σ
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	ত্রিশের দশক
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০-৪০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	115200 বিপিএস~921600 বিপিএস
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী (9 পিন)	J30JZ/XN9TJCAL01
বিদ্যুৎ খরচ	≤3W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১৫০,০০০ ঘন্টা
ওজন	≤৩০০ গ্রাম
মাত্রা	70mm70mm32mm
