পণ্যের বিবরণ:
|
| গতিশীল পরিসীমা: | ≥ ± 400 °/s | পক্ষপাত ইন-রান: | ＜ 1 °/ঘন্টা |
|---|---|---|---|
| নির্ভুলতা （100 সেকেন্ড）: | 0.003 °/ঘন্টা ~ 0.001 °/ঘন্টা | এআরডাব্লু （কৌণিক এলোমেলো পদচারণা: | ＜ 0.0006 °/√HR, 1σ |
| কম্পন স্ক্রিনিং: | 20 ~ 500Hz ， 3.2g | ব্যান্ডউইথ: | ＞ 200Hz |
| ওজন: | ≤1500 গ্রাম | মাত্রা: | 60 মিমি × 60 মিমি × 28 মিমি |
| বিশেষভাবে তুলে ধরা: | উন্নত ফাইবার অপটিক জাইরোস্কোপ,অ্যাডভান্সড নেভিগেশন ফাইবার অপটিক গিরোস্কোপ,উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ |
||

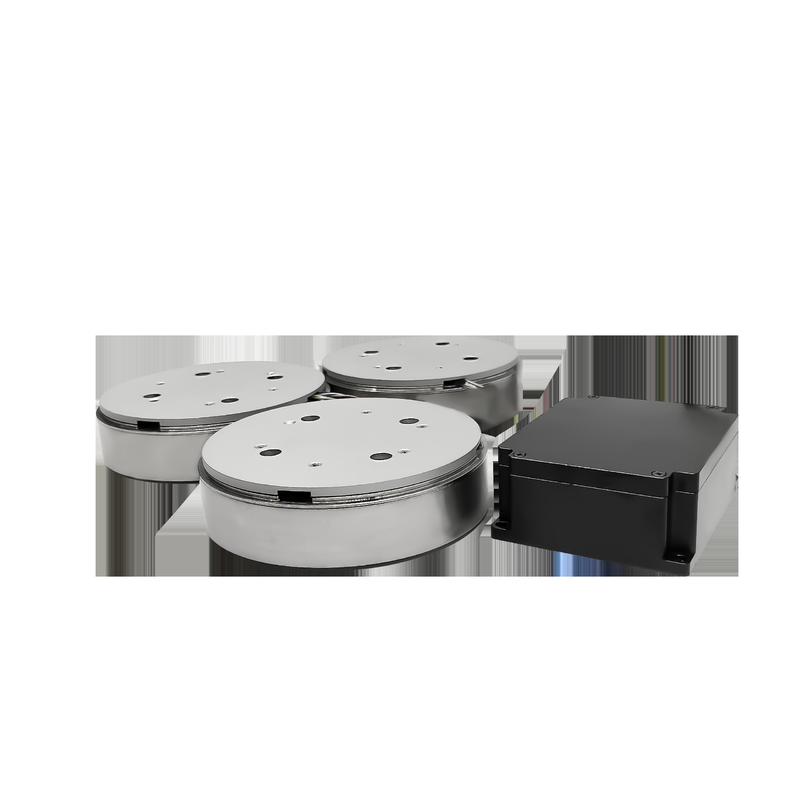

ন্যাভিগেশন গ্রেড TDFG120T ফাইবার অপটিক গিরোস্কোপ
১ পরিচিতি
ফাইবার অপটিক জাইরোস্কোপ (FOG) হল একটি কোণীয় গতি সেন্সর যা অপটিক্যাল সাগনাক এফেক্টের উপর কাজ করে । উচ্চ-কার্যকারিতা সম্পন্ন সম্পূর্ণ ডিজিটাল ক্লোজ লুপ সনাক্তকরণ প্রযুক্তি দিয়ে সজ্জিত,এটি সিরিয়াল যোগাযোগের মাধ্যমে রিয়েল টাইমে ক্যারিয়ারের কোণীয় গতির তথ্য আউটপুট করে ।ইনার্শিয়াল নেভিগেশন সিস্টেমের জন্য, তিনটি অর্টোগোনাল একক-অক্ষের উচ্চ-নির্ভুলতা FOG বা একটি সমন্বিত তিন-অক্ষের FOG কনফিগারেশন কোর সেন্সিং ইউনিট হিসাবে কাজ করে।এই কনফিগারেশনটি ইনার্শিয়াল স্পেসের সাথে সম্পর্কিত তিনটি অর্টোগোনাল দিকগুলিতে কৌণিক গতির তথ্যের সুনির্দিষ্ট পরিমাপকে সক্ষম করে ।.
2প্রয়োগ
এই সিস্টেমটি বহু ক্ষেত্রের ইনার্শিয়াল নেভিগেশন এবং অ্যাসিস্ট্যান্স রেফারেন্স সিস্টেমে প্রযোজ্য, যার মধ্যে রয়েছে গাইডেড গোলাবারুদ, বিমান, স্থলযান, সামুদ্রিক জাহাজ/সাবমেরিবল,কক্ষপথ সনাক্তকরণ প্ল্যাটফর্ম , এবং মাঝারি থেকে উচ্চ-শেষ শিল্প অ্যাপ্লিকেশন.
3বৈশিষ্ট্য
কোন চলনশীল অংশ ছাড়াই সম্পূর্ণ শক্ত অবস্থায় নকশা;
ডিজিটাল সার্কিটে সহজেই একীভূত করার জন্য অত্যন্ত সংক্ষিপ্ত স্টার্ট আপ সময় এবং ডিজিটাল আউটপুট।
উচ্চ নির্ভুলতা, উন্নত স্থিতিশীলতা, নমনীয় নকশা;
উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ জীবন.
কম গোলমাল, কম শক্তি খরচ, কম খরচ;
৪ প্রধান পরামিতি
|
ডায়নামিক রেঞ্জ |
≥±400°/s |
|
চলমান পক্ষপাতিত্ব |
<১°/ঘন্টা |
|
সঠিকতা(100সেকেন্ড) |
00.003°/ঘন্টা থেকে 0.001°/ঘন্টা |
|
এআরডব্লিউ(কৌণিক র্যান্ডম হাঁটা |
<0.0006°/√ঘন্টা, ১ σ |
|
কম্পন স্ক্রিনিং |
২০ থেকে ৫০০ হার্জ,3.২ গ্রাম |
|
ব্যান্ডউইথ |
>২০০ হার্জ |
|
সময় চালু করুন |
ত্রিশের দশক |
|
আউটপুট সিগন্যাল ফরম্যাট |
আরএস-৪২২ |
|
স্ব-পরীক্ষায় নির্মিত |
-- |
|
আউটপুট সিগন্যাল আপডেটের হার |
৫০০-৪০০০ হার্জ |
|
আউটপুট সিগন্যাল বাউড রেট |
115200 বিপিএস~921600 বিপিএস |
|
অপারেটিং তাপমাত্রা |
- ৪০°C ~ + ৭০°C |
|
সংরক্ষণের তাপমাত্রা |
- ৫৫°C ~ + ৮৫°C |
|
পাওয়ার সাপ্লাই |
৫ ভোল্ট |
|
সংযোগকারী (9 পিন) |
J30JZ/XN9TJCAL01 |
|
বিদ্যুৎ খরচ |
≤4.5 ওয়াট |
|
MTBF (MIL-HDBK-217-F অনুযায়ী) |
>100000 ঘন্টা |
|
ওজন |
≤১৫০০ গ্রাম |
|
মাত্রা |
Φ117mm×24mm |
|
৬০ মিমি × ৬০ মিমি × ২৮ মিমি |
