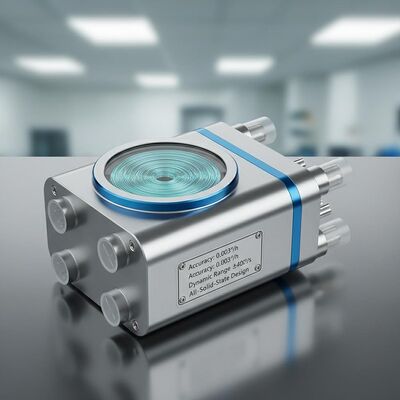

যথার্থ নেভিগেশন গ্রেড ফাইবার অপটিক গিরোস্কোপ 0.003 ° / ঘন্টা নির্ভুলতা, ± 400 ° / সেকেন্ড গতিশীল পরিসীমা এবং সমস্ত কঠিন-রাজ্য নকশা

Name: যথার্থ নেভিগেশন গ্রেড ফাইবার অপটিক গিরোস্কোপ 0.003 ° / ঘন্টা নির্ভুলতা, ± 400 ° / সেকেন্ড গতিশীল পরিসীমা এবং সমস্ত কঠিন-রাজ্য নকশা
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg98t
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg98t

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

TDFG98T নেভিগেশন-গ্রেড FOG উচ্চ নির্ভুলতা (0.003°/ঘণ্টা নির্ভুলতা), ±400°/s রেঞ্জ, এবং মহাকাশ/প্রতিরক্ষা অ্যাপ্লিকেশনের জন্য রগড ডিজাইন অফার করে। অল-ডিজিটাল আউটপুট, দ্রুত স্টার্টআপ এবং MIL-HDBK-217F নির্ভরযোগ্যতা (>100k ঘন্টা MTBF) বৈশিষ্ট্যযুক্ত।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

ন্যাভিগেশন গ্রেড ফাইবার অপটিক গিরোস্কোপ

,

সুনির্দিষ্ট নেভিগেশন গ্রেড ফাইবার জাইরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 1 °/ঘন্টা

নির্ভুলতা （100 সেকেন্ড）:

0.005 °/ঘন্টা ~ 0.003 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.0008 °/√HR, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤1200 গ্রাম

মাত্রা:

60 মিমি × 60 মিমি × 28 মিমি

পণ্য বিবরণ

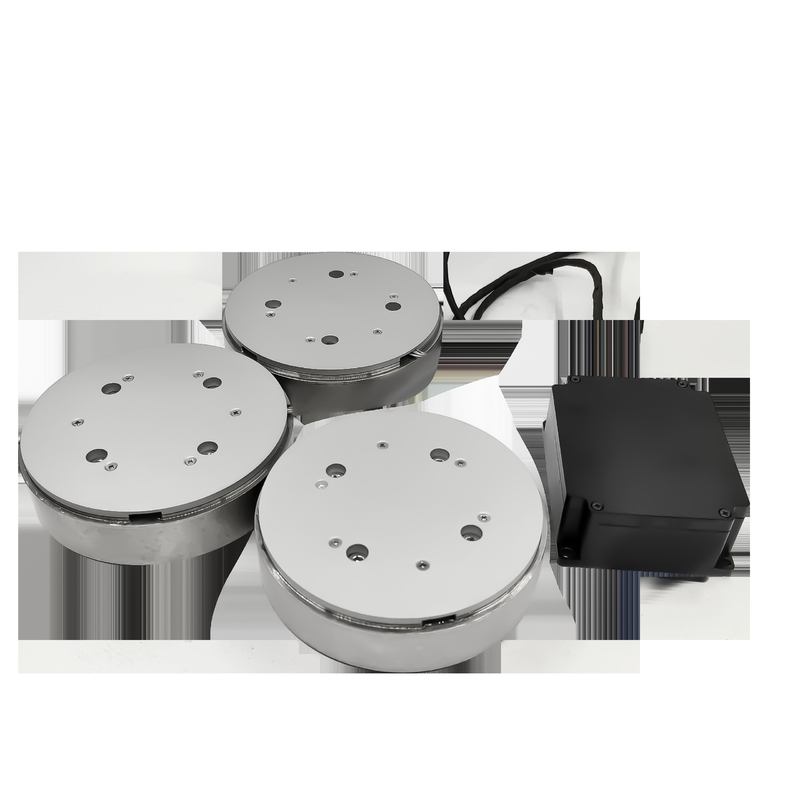

ন্যাভিগেশন গ্রেড TDFG98T ফাইবার অপটিক গিরোস্কোপ

টিডিএফজি 98 টি ফাইবার অপটিক জাইরোস্কোপটি অপটিক্যাল স্যাগনাক প্রভাব ব্যবহার করে একটি কৌণিক গতি সেন্সর হিসাবে কাজ করে।এর উন্নত সম্পূর্ণ ডিজিটাল ক্লোজড লুপ কন্ট্রোল আর্কিটেকচার সিরিয়াল যোগাযোগ ইন্টারফেসের মাধ্যমে ক্যারিয়ারের কৌণিক গতির তথ্যের রিয়েল-টাইম ট্রান্সমিশন সক্ষম করে. ইনার্শিয়াল নেভিগেশন সিস্টেমে, তিনটি অর্টোগোনাল একক-অক্ষের উচ্চ-নির্ভুলতা FOG বা একটি একক সমন্বিত ত্রি-অক্ষীয় FOG কনফিগারেশন কোর সেন্সিং উপাদান হিসাবে কাজ করে,ইনার্শিয়াল স্পেসের তুলনায় তিনটি পারস্পরিক উল্লম্ব অক্ষ বরাবর চলমান প্ল্যাটফর্মের কৌণিক গতির পরামিতি সনাক্তকরণ.

অ্যাপ্লিকেশন

নির্দেশিত অস্ত্র, বিমান, যানবাহন, জাহাজ, ডুবন্ত, কক্ষপথ সনাক্তকরণ এবং মাঝারি থেকে উচ্চ-শেষ শিল্প অ্যাপ্লিকেশনগুলিতে ইনার্শিয়াল নেভিগেশন সরঞ্জাম এবং অবস্থান রেফারেন্স সরঞ্জামগুলির জন্য উপযুক্ত.

মূল বৈশিষ্ট্য

উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ অপারেশনাল জীবন
কম গোলমাল, কম শক্তি খরচ, এবং খরচ কার্যকর
সহজ একীকরণের জন্য ডিজিটাল আউটপুট সহ অত্যন্ত সংক্ষিপ্ত শুরু সময়
চলমান অংশ ছাড়া সম্পূর্ণ শক্ত-অবস্থার নকশা
চমৎকার স্থিতিশীলতা এবং নমনীয় নকশা অপশন সঙ্গে উচ্চ নির্ভুলতা

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<১°/ঘন্টা
সঠিকতা (100 সেকেন্ড)	00.005°/ঘন্টা ~ 0.003°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (1σ)	< ০.০.৮°/√ ঘন্টা
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০ হার্জ ~ ৪০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	230400bps ~ 921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী (9 পিন)	J30JZ/XN9TJCAL01
বিদ্যুৎ খরচ	≤4.5W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১০০,০০০ ঘন্টা
ওজন	≤1200 গ্রাম
মাত্রা	Φ98mm26mm 60mm60mm*28mm
