গুণ কমপ্যাক্ট নেভিগেশন গ্রেড উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ TDFG70T কারখানা

কমপ্যাক্ট নেভিগেশন গ্রেড উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ TDFG70T

Name: কমপ্যাক্ট নেভিগেশন গ্রেড উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ TDFG70T
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg70t
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg70t

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG70T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

TDFG70T নেভিগেশন-গ্রেড FOG উচ্চ নির্ভুলতা (0.01°/h), কমপ্যাক্ট আকার (60×60×28mm), এবং MIL-HDBK-217-F নির্ভরযোগ্যতা (>100,000hr MTBF) সহ শক্তিশালী কর্মক্ষমতা প্রদান করে। স্থিতিশীল কৌণিক বেগ সেন্সিং প্রয়োজন নির্দেশিত অস্ত্র, বিমান, এবং শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

নেভিগেশন গ্রেড অপটিক্যাল গিরোস্কোপ

,

কমপ্যাক্ট অপটিক্যাল গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 1 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.003 °/√HR, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

নির্ভুলতা （100 সেকেন্ড）:

0.01 °/ঘন্টা ~ 0.005 °/ঘন্টা

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤720g

মাত্রা:

60 মিমি × 60 মিমি × 28 মিমি

পণ্য বিবরণ

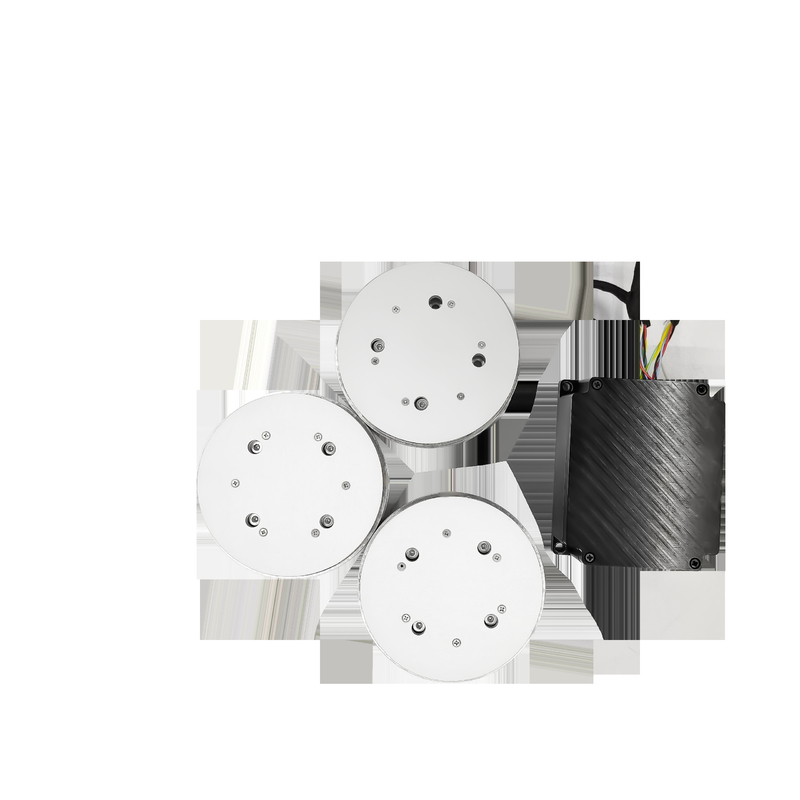

কমপ্যাক্ট নেভিগেশন গ্রেড অপটিক্যাল গিরোস্কোপ TDFG70T

ন্যাভিগেশন গ্রেড TDFG70T ফাইবার অপটিক গিরোস্কোপ

ফাইবার অপটিক জাইরোস্কোপ (এফওজি) একটি কৌণিক গতি সেন্সর যা অপটিক্যাল সাগনাক প্রভাবের উপর ভিত্তি করে কাজ করে। উন্নত সম্পূর্ণ ডিজিটাল বন্ধ লুপ সনাক্তকরণ প্রযুক্তি ব্যবহার করে,এই উচ্চ কার্যকারিতা ডিভাইসটি তার সিরিয়াল যোগাযোগ ইন্টারফেসের মাধ্যমে চলমান ক্যারিয়ারের রিয়েল-টাইম কৌণিক গতির ডেটা আউটপুট করে. তিনটি স্বতন্ত্র এক-অক্ষের উচ্চ-নির্ভুলতা FOG ইউনিট বা একটি কম্প্যাক্ট তিন-অক্ষ সমন্বিত কনফিগারেশন হিসাবে উপলব্ধ, এই সিস্টেমগুলি ইনার্শিয়াল নেভিগেশন সিস্টেমের মূল সেন্সিং উপাদান হিসাবে কাজ করে,ইনার্শিয়াল স্পেসের সাথে সম্পর্কিত তিনটি অর্টোগোনাল অক্ষ বরাবর কৌণিক গতির তথ্যের সুনির্দিষ্ট পরিমাপ সক্ষম করে.

অ্যাপ্লিকেশন

নির্দেশিত অস্ত্র, বিমান, যানবাহন, জাহাজ, ডুবন্ত, কক্ষপথ সনাক্তকরণ এবং মাঝারি থেকে উচ্চ-শেষ শিল্প অ্যাপ্লিকেশনগুলিতে ইনার্শিয়াল নেভিগেশন সরঞ্জাম এবং অবস্থান রেফারেন্স সিস্টেমের জন্য উপযুক্ত।

মূল বৈশিষ্ট্য

কম শব্দ, কম শক্তি খরচ এবং কম খরচ
সহজ একীকরণের জন্য ডিজিটাল আউটপুট সহ অত্যন্ত সংক্ষিপ্ত শুরু সময়
উচ্চ স্থিতিশীলতা এবং নমনীয় নকশা সঙ্গে উচ্চ নির্ভুলতা
চলমান অংশ ছাড়া সম্পূর্ণ শক্ত-অবস্থার নকশা
উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ অপারেশনাল জীবন

টেকনিক্যাল স্পেসিফিকেশন

ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<১°/ঘন্টা
সঠিকতা (100 সেকেন্ড)	0.01°/ঘন্টা ~ 0.005°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	< ০.০০৩°/√ ঘন্টা, ১σ
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
অন্তর্নির্মিত আত্মপরীক্ষা	--
আউটপুট সিগন্যাল আপডেটের হার	৫০০ হার্জ ~ ২০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	230400bps ~ 921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী (9 পিন)	J30JZ/XN9TJCAL01
বিদ্যুৎ খরচ	≤4.5W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১০০,০০০ ঘন্টা
ওজন	≤720g
মাত্রা	Φ69mm23mm 60mm60mm*28mm
