গুণ হাই সেনসিটিভ পারফরম্যান্স এবং ডায়নামিক রেঞ্জ ≥±400°/s সহ ন্যাভিগেশন গ্রেড TDFG40T ফাইবার অপটিক গিরোস্কোপ কারখানা

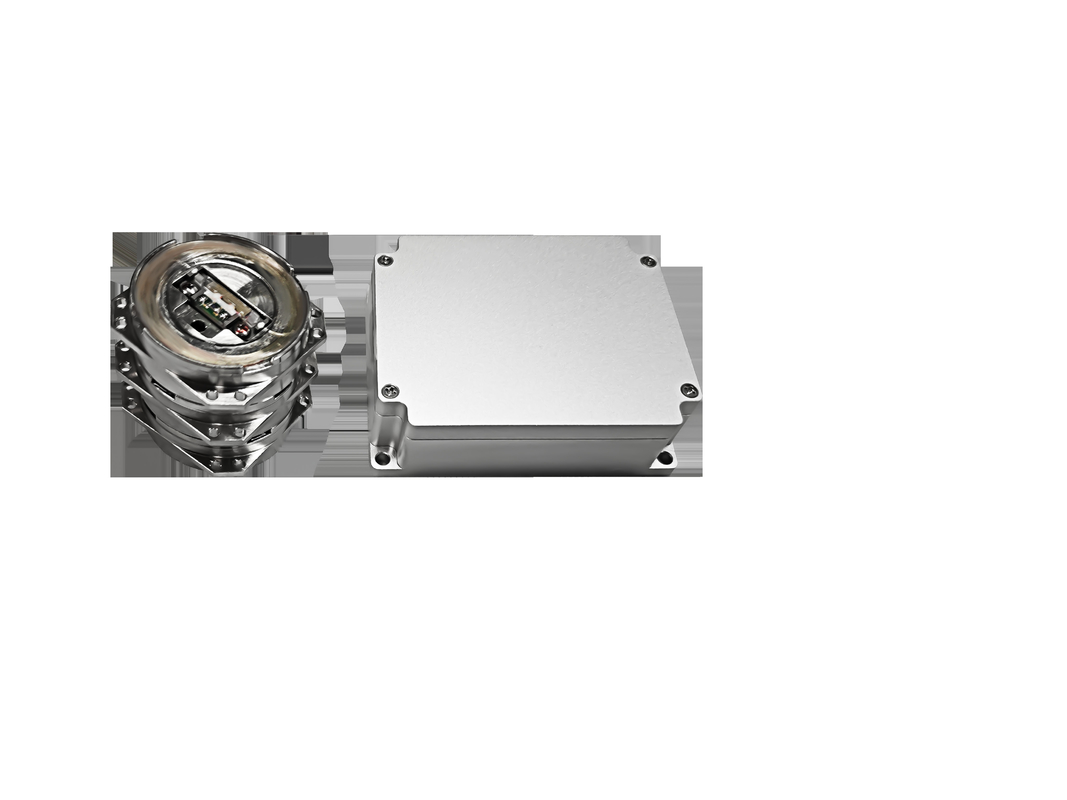

হাই সেনসিটিভ পারফরম্যান্স এবং ডায়নামিক রেঞ্জ ≥±400°/s সহ ন্যাভিগেশন গ্রেড TDFG40T ফাইবার অপটিক গিরোস্কোপ

Name: হাই সেনসিটিভ পারফরম্যান্স এবং ডায়নামিক রেঞ্জ ≥±400°/s সহ ন্যাভিগেশন গ্রেড TDFG40T ফাইবার অপটিক গিরোস্কোপ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg40t
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg40t

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

নেভিগেশন-গ্রেড TDFG40T FOG উচ্চ নির্ভুলতা (0.04°/h নির্ভুলতা), শক্তিশালী কম্পন প্রতিরোধ (6.06g), এবং কমপ্যাক্ট ডিজাইন (60×60×28mm) প্রদান করে। সমস্ত-সলিড-স্টেট নির্ভরযোগ্যতা, দ্রুত স্টার্টআপ, এবং মহাকাশ, সামুদ্রিক, এবং শিল্প অ্যাপ্লিকেশনের জন্য ডিজিটাল আউটপুট বৈশিষ্ট্যগুলি।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

ন্যাভিগেশন গ্রেড ফাইবার অপটিক গিরোস্কোপ

,

অত্যন্ত সংবেদনশীল ফাইবার অপটিক গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 1 °/ঘন্টা

নির্ভুলতা （100 সেকেন্ড）:

0.1 °/ঘন্টা ~ 0.04 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.03 °/√HR, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤350g

মাত্রা:

60 মিমি × 60 মিমি × 28 মিমি

পণ্য বিবরণ

ন্যাভিগেশন গ্রেড TDFG40T ফাইবার অপটিক গিরোস্কোপ

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

প্রযুক্তির সারসংক্ষেপ

ফাইবার অপটিক জাইরোস্কোপগুলি অপটিক্যাল স্যাগ্নাক প্রভাব নীতিতে কাজ করে, কোণীয় গতি সেন্সর হিসাবে কাজ করে।TDFG40T সিরিয়াল ইন্টারফেসের মাধ্যমে রিয়েল-টাইম ক্যারিয়ার কৌণিক গতির তথ্য আউটপুট করতে উচ্চ-কার্যকারিতা ডিজিটাল বন্ধ-লুপ সনাক্তকরণ ব্যবহার করেএই জাইরোস্কোপগুলি এক-অক্ষের ইউনিট বা তিন-অক্ষের ইন্টিগ্রেটেড সিস্টেম হিসাবে কনফিগার করা যেতে পারে,ইনার্শিয়াল নেভিগেশন সমাধানের জন্য কোর সেন্সর হিসেবে কাজ করে ইনার্শিয়াল স্পেসের তুলনায় তিনটি অর্টোগোনাল দিকের কোণীয় গতি সনাক্ত করে.

অ্যাপ্লিকেশন

এই ফাইবার অপটিক জাইরোস্কোপটি বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা হয় যার মধ্যে রয়েছে গাইডেড অস্ত্র ব্যবস্থা, এয়ারস্পেস প্ল্যাটফর্ম, স্থলবাহী যানবাহন, সামুদ্রিক জাহাজ, ডুবে যাওয়া জাহাজ,এবং কক্ষপথ সনাক্তকরণ সিস্টেমএটি ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস) এবং অ্যাসিস্ট্যান্স রেফারেন্স সিস্টেম (এআরএস) এর একটি গুরুত্বপূর্ণ উপাদান হিসেবে কাজ করে।মিড-টু-হাই-এন্ড ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশনগুলির জন্য সমর্থন করে যা সুনির্দিষ্ট গতি সনাক্তকরণের প্রয়োজন.

মূল বৈশিষ্ট্য

কম গোলমাল, কম শক্তি খরচ এবং খরচ কার্যকর অপারেশন
ডিজিটাল সার্কিট ইন্টিগ্রেশনের জন্য ডিজিটাল আউটপুটগুলির সাথে সর্বনিম্ন স্টার্টআপ সময়
উচ্চ স্থিতিশীলতা এবং নমনীয় নকশা বিকল্প সঙ্গে উচ্চ নির্ভুলতা
চলনশীল অংশবিহীন সম্পূর্ণ শক্ত পদার্থের নির্মাণ
ব্যতিক্রমী নির্ভরযোগ্যতা এবং বর্ধিত অপারেশনাল জীবনকাল

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<১°/ঘন্টা
সঠিকতা (100 সেকেন্ড)	0.1°/ঘন্টা থেকে 0.04°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	<০.০৩°/√ ঘন্টা, ১σ
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০-২০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	230400bps~921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী (9 পিন)	J30JZ/XN9TJCAL01
বিদ্যুৎ খরচ	≤4.5W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১০০,০০০ ঘন্টা
ওজন	≤ ৩৫০ গ্রাম
মাত্রা	42mm42mm14mm 60mm60mm28mm
