পণ্যের বিবরণ:
|
| বায়াস স্থিতিশীলতা (1σ): | 0.015 °/ঘন্টা ~ 0.006 °/ঘন্টা | শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ): | 0.005 °/ঘন্টা ~ 0.003 °/ঘন্টা |
|---|---|---|---|
| ARW（Angular random walk: | 0.003°/√hr~0.0015°/√hr | স্কেল ফ্যাক্টর ত্রুটি (1σ): | ≤5 পিপিএম |
| গতিশীল পরিসীমা: | ≥ ± 400 °/s | ব্যান্ডউইথ: | ＞ 200Hz |
| বিশেষভাবে তুলে ধরা: | রিং লেজার জাইরোস্কোপ,উচ্চ নির্ভুলতা রিং লেজার গিরোস্কোপ |
||

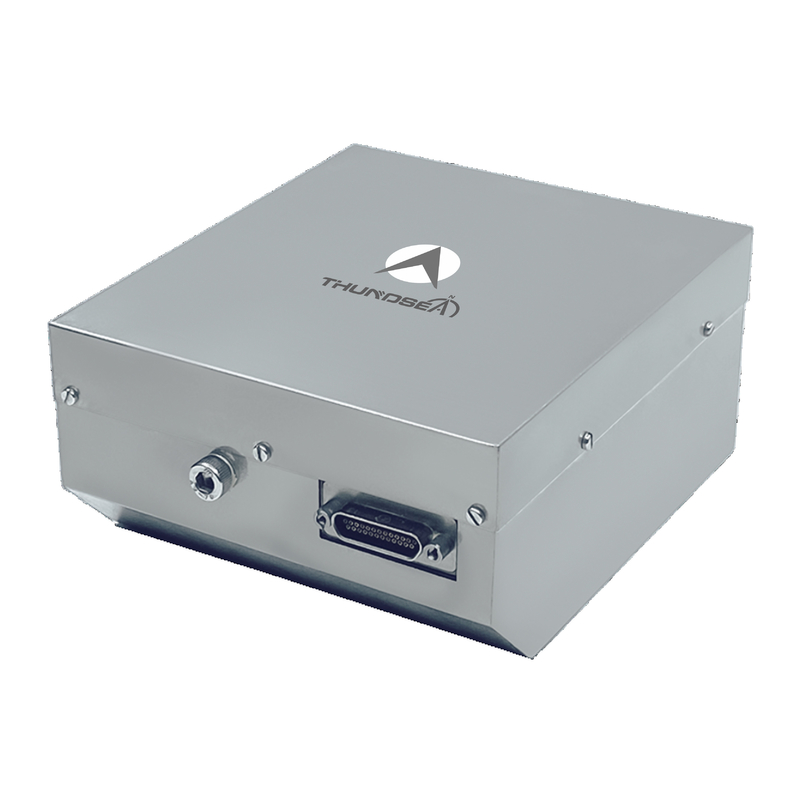

উচ্চ নির্ভুলতা TDLG70S রিং লেজার গিরোস্কোপ
১ পরিচিতি
রিং লেজার গিরোস্কোপ (আরএলজি) এর মৌলিক নীতি হচ্ছে সাগনাক প্রভাব।ক্যারিয়ারের কোণীয় বৃদ্ধি সঠিকভাবে পরিমাপ করার জন্য একটি বন্ধ রেজোনেন্ট গহ্বরের মধ্যে ঘড়ির কাঁটার দিক এবং ঘড়ির কাঁটার বিপরীত দিকের লেজার বিমগুলির মধ্যে হস্তক্ষেপের ফেজ পার্থক্য ব্যবহার করে ।এই ধরনের জাইরোস্কোপ উচ্চ একীকরণ স্তর, ব্যতিক্রমী নির্ভরযোগ্যতা, শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা এবং স্থিতিশীল অপারেশনাল পারফরম্যান্স প্রদর্শন করে ।এটি দেশীয় ও আন্তর্জাতিক উভয় অ্যাপ্লিকেশনে ব্যাপকভাবে গৃহীত উচ্চ নির্ভুলতা ইনার্শিয়াল নেভিগেশন সিস্টেমের একটি মূল সেন্সর হয়ে উঠেছে ।.
2প্রয়োগ
মহাকাশযান, বিমান, কৃত্রিম উপগ্রহ, যানবাহন, জাহাজ, সাবমেরিন ইত্যাদির মতো উচ্চ-শেষ ক্ষেত্রে ইনার্শিয়াল নেভিগেশন সরঞ্জাম এবং অবস্থান রেফারেন্স সরঞ্জামের জন্য উপযুক্ত।
3বৈশিষ্ট্য
বিস্তৃত গতিশীল রেসপন্স ব্যান্ডউইথ, ডিজিটাল সিগন্যাল আউটপুট;
ছোট আকার, হালকা ওজন, সহজ ইন্টিগ্রেশন এবং নিয়ন্ত্রণযোগ্য শক্তি খরচ;
উচ্চ নির্ভরযোগ্যতা, শক এবং কম্পন প্রতিরোধের, এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা;
লাইট পাথ এবং সার্কিট এক ইউনিট, সহজ কাঠামো এবং সহজ ইনস্টলেশন মধ্যে encapsulated হয়।
৪ প্রধান পরামিতি
|
পারফরম্যান্স |
বায়াস স্থিতিশীলতা (1σ) |
0.০১৫°/h~0.006°/h |
|
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ) |
0.005°/h~0.003°/h |
|
|
এআরডব্লিউ(কৌণিক র্যান্ডম হাঁটা |
0.003°/√এইচআর~0.০০১৫°/√এইচআর |
|
|
স্কেল ফ্যাক্টর ত্রুটি (1σ) |
≤ ৫ পিপিএম |
|
|
ডায়নামিক রেঞ্জ |
≥±400°/s |
|
|
ব্যান্ডউইথ |
>২০০ হার্জ |
|
|
বৈদ্যুতিক ইন্টারফেস |
সময় চালু করুন |
<পাঁচ |
|
আউটপুট সিগন্যাল ফরম্যাট |
টিটিএল |
|
|
স্ব-পরীক্ষায় নির্মিত |
হ্যাঁ। |
|
|
আউটপুট সিগন্যাল আপডেটের হার |
১ হার্জ |
|
|
আউটপুট সিগন্যাল বাউড রেট |
115200 |
|
|
কম্পন শক |
৭৫ গ্রাম, অর্ধ সাইন, ৬ মিমি |
|
|
অপারেটিং তাপমাত্রা |
- ৪০°C ~ + ৭০°C |
|
|
সংরক্ষণের তাপমাত্রা |
- ৫৫°C ~ + ৮৫°C |
|
|
শারীরিক বৈশিষ্ট্যাবলী |
পাওয়ার সাপ্লাই |
±15V,±5V |
|
সংযোগকারী (25 পিন) |
J30JM-25ZKP |
|
|
বিদ্যুৎ খরচ |
≤3W |
|
|
MTBF (MIL-HDBK-217-F অনুযায়ী) |
>১০,০০০ ঘন্টা |
|
|
ওজন |
1.৩ কেজি |
|
|
মাত্রা |
φ১১৪mm×৫৩mm |
