পণ্যের বিবরণ:
|
| বায়াস স্থিতিশীলতা (1σ): | 00.004°/ঘন্টা ~ 0.002°/ঘন্টা | শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ): | 0.002 °/ঘন্টা ~ 0.001 °/ঘন্টা |
|---|---|---|---|
| এআরডাব্লু （কৌণিক এলোমেলো পদচারণা: | 0.0007 °/√HR ~ 0.0004 °/√HR | স্কেল ফ্যাক্টর ত্রুটি (1σ): | ≤2PPM |
| গতিশীল পরিসীমা: | ≥ ± 400 °/s | ব্যান্ডউইথ: | ＞ 200Hz |
| ওজন: | ২ কেজি | মাত্রা: | 151 মিমি × 126 মিমি × 57 মিমি |
| বিশেষভাবে তুলে ধরা: | উচ্চ নির্ভুলতা রিং লেজার গিরোস্কোপ,রিং লেজার জাইরোস্কোপ |
||

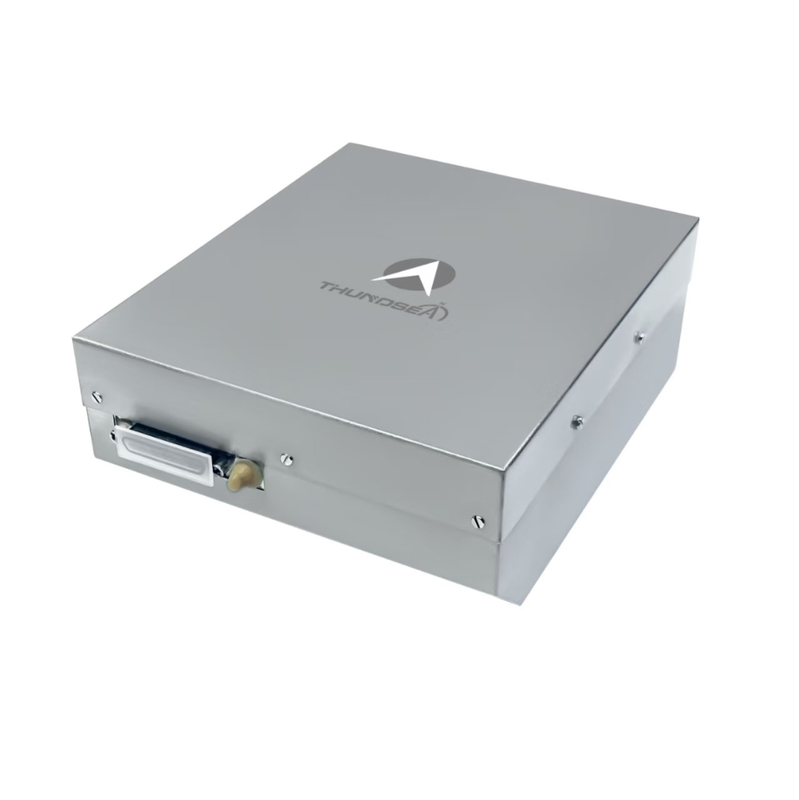

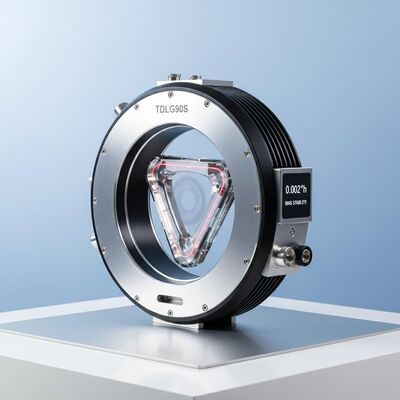

উচ্চ নির্ভুলতা TDLG90S রিং লেজার গিরোস্কোপ
১ পরিচিতি
রিং লেজার গিরোস্কোপ (আরএলজি) এর মৌলিক নীতি হচ্ছে সাগনাক প্রভাব।ক্যারিয়ারের কোণীয় বৃদ্ধি সঠিকভাবে পরিমাপ করার জন্য একটি বন্ধ রেজোনেন্ট গহ্বরের মধ্যে ঘড়ির কাঁটার দিক এবং ঘড়ির কাঁটার বিপরীত দিকের লেজার বিমগুলির মধ্যে হস্তক্ষেপের ফেজ পার্থক্য ব্যবহার করে ।এই ধরনের জাইরোস্কোপ উচ্চ একীকরণ স্তর, ব্যতিক্রমী নির্ভরযোগ্যতা, শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা এবং স্থিতিশীল অপারেশনাল পারফরম্যান্স প্রদর্শন করে ।এটি দেশীয় ও আন্তর্জাতিক উভয় অ্যাপ্লিকেশনে ব্যাপকভাবে গৃহীত উচ্চ নির্ভুলতা ইনার্শিয়াল নেভিগেশন সিস্টেমের একটি মূল সেন্সর হয়ে উঠেছে ।.
2প্রয়োগ
"বিমানের (বিমান/বিমান/স্যাটেলাইট) এয়ারস্পেস প্ল্যাটফর্মে ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস) এবং অ্যাটিউশন রুট রেফারেন্স সিস্টেম (এএইচআরএস) এর সাথে একীকরণের জন্য প্রত্যয়িত",সামুদ্রিক সিস্টেম (পৃষ্ঠ জাহাজ / ডুবন্ত), এবং স্থলীয় ন্যাভিগেশন মডিউল (অটোমোটিভ / সামরিক যানবাহন) ।'
3বৈশিষ্ট্য
আলোর পথ এবং সার্কিট এক ইউনিটে ক্যাপসুল করা হয়, সহজ কাঠামো এবং সহজ ইনস্টলেশন;
ছোট আকার, হালকা ওজন, সহজ ইন্টিগ্রেশন এবং নিয়ন্ত্রণযোগ্য শক্তি খরচ
উচ্চ নির্ভরযোগ্যতা, শক এবং কম্পন প্রতিরোধের, এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা;
ব্যাপক গতিশীল রেসপন্স ব্যান্ডউইথ, ডিজিটাল সিগন্যাল আউটপুট।
৪ প্রধান পরামিতি
|
পারফরম্যান্স |
বায়াস স্থিতিশীলতা (1σ) |
0.004°/h~0.002°/h |
|
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ) |
0.002°/h~0.001°/h |
|
|
এআরডব্লিউ(কৌণিক র্যান্ডম হাঁটা |
0.০০০৭°/√ঘন্টা ~ ০.০.৪°/√এইচআর |
|
|
স্কেল ফ্যাক্টর ত্রুটি (1σ) |
≤2ppm |
|
|
ডায়নামিক রেঞ্জ |
≥±400°/s |
|
|
ব্যান্ডউইথ |
> ২০০ হার্জ |
|
|
বৈদ্যুতিক ইন্টারফেস |
সময় চালু করুন |
< ৫ সেকেন্ড |
|
আউটপুট সিগন্যাল ফরম্যাট |
টিটিএল |
|
|
স্ব-পরীক্ষায় নির্মিত |
হ্যাঁ। |
|
|
আউটপুট সিগন্যাল আপডেটের হার |
১ হার্জ |
|
|
আউটপুট সিগন্যাল বাউড রেট |
115200 |
|
|
কম্পন শক |
৭৫ গ্রাম, অর্ধ সাইন, ৬ মিমি |
|
|
অপারেটিং তাপমাত্রা |
- ৪০°C ~ + ৭০°C |
|
|
সংরক্ষণের তাপমাত্রা |
- ৫৫°C ~ + ৮৫°C |
|
|
শারীরিক বৈশিষ্ট্যাবলী |
পাওয়ার সাপ্লাই |
±15V,±5V |
|
সংযোগকারী (25 পিন) |
J30JM-37ZKP36 |
|
|
বিদ্যুৎ খরচ |
≤3W |
|
|
MTBF (MIL-HDBK-217-F অনুযায়ী) |
>10000 ঘন্টা |
|
|
ওজন |
২ কেজি |
|
|
মাত্রা |
151mm × 126mm × 57mm |
