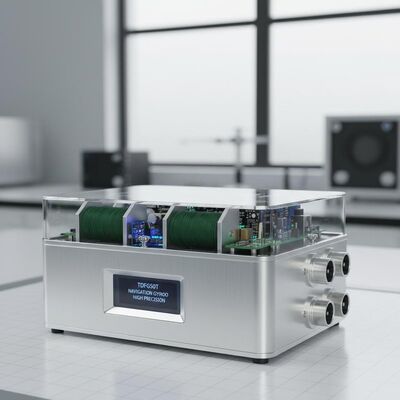

গুণ সঠিক নেভিগেশনের জন্য উচ্চ নির্ভুলতা এবং সম্পূর্ণ সলিড-স্টেট ডিজাইনের সাথে ন্যাভিগেশন গ্রেড টিডিএফজি 50 টি ফাইবার অপটিক জাইরোস্কোপ কারখানা

সঠিক নেভিগেশনের জন্য উচ্চ নির্ভুলতা এবং সম্পূর্ণ সলিড-স্টেট ডিজাইনের সাথে ন্যাভিগেশন গ্রেড টিডিএফজি 50 টি ফাইবার অপটিক জাইরোস্কোপ

Name: সঠিক নেভিগেশনের জন্য উচ্চ নির্ভুলতা এবং সম্পূর্ণ সলিড-স্টেট ডিজাইনের সাথে ন্যাভিগেশন গ্রেড টিডিএফজি 50 টি ফাইবার অপটিক জাইরোস্কোপ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg50t
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdfg50t

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 30 সেট

ডেলিভারি সময়: 15 দিন

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDFG50T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

পণ্যের সারসংক্ষেপ

নেভিগেশন-গ্রেড TDFG50T FOG ±400°/s রেঞ্জ, <1°/h বায়াস স্থায়িত্ব এবং 0.007°/√hr ARW প্রদান করে। অল-সলিড-স্টেট ডিজাইন 500Hz ব্যান্ডউইথ, ≤500g ওজন, এবং মহাকাশ, সামুদ্রিক এবং শিল্প অ্যাপ্লিকেশনের জন্য -40℃ থেকে +70℃ অপারেশনের সাথে নির্ভরযোগ্যতা নিশ্চিত করে।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

ন্যাভিগেশন গ্রেড ফাইবার অপটিক গিরোস্কোপ

,

সঠিক নেভিগেশন ফাইবার অপটিক গিরোস্কোপ

গতিশীল পরিসীমা:

≥±400°/সে

পক্ষপাত ইন-রান:

＜ 1 °/ঘন্টা

নির্ভুলতা （100 সেকেন্ড）:

0.04 °/ঘন্টা ~ 0.02 °/ঘন্টা

এআরডাব্লু （কৌণিক এলোমেলো পদচারণা:

＜ 0.007 °/√HR, 1σ

ভাইব্রেশন স্ক্রীনিং:

20~2000Hz，6.06g

ব্যান্ডউইথ:

＞ 200Hz

ওজন:

≤500g

মাত্রা:

60 মিমি × 60 মিমি × 28 মিমি

পণ্য বিবরণ

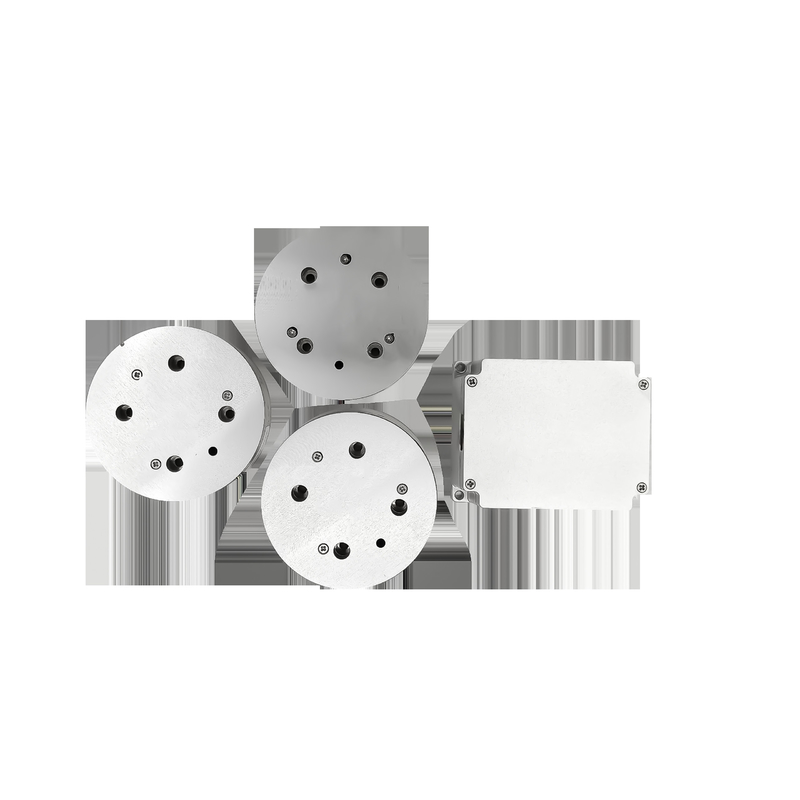

ন্যাভিগেশন গ্রেড TDFG50T ফাইবার অপটিক গিরোস্কোপ

পণ্যের সংক্ষিপ্ত বিবরণ

টিডিএফজি৫০টি ফাইবার অপটিক গিরোস্কোপ একটি উচ্চ-নির্ভুলতা কোণীয় হার সেন্সর হিসেবে কাজ করে যা অপটিক্যাল স্যাগনাক প্রভাব ব্যবহার করে। উন্নত সম্পূর্ণ ডিজিটাল ক্লোজ লুপ সনাক্তকরণ প্রযুক্তির বৈশিষ্ট্যযুক্ত,এটি সিরিয়াল যোগাযোগ ইন্টারফেসের মাধ্যমে রিয়েল-টাইম কৌণিক গতির তথ্য সরবরাহ করেএই ডিভাইসটি ইনার্শিয়াল নেভিগেশন সিস্টেমের মূল উপাদান হিসেবে কাজ করে।তিনটি স্বতন্ত্র এক-অক্ষের কনফিগারেশনে বা তিনটি অর্টোগোনাল অক্ষের বরাবর কোণীয় গতির সঠিক পরিমাপের জন্য ইন্টিগ্রেটেড তিন-অক্ষের ডিজাইনে উপলব্ধ.

অ্যাপ্লিকেশন

এই ফাইবার অপটিক জাইরোস্কোপটি বিভিন্ন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যার মধ্যে রয়েছে গাইডেড অস্ত্র সিস্টেম, এয়ারস্পেস প্ল্যাটফর্ম, স্থল যানবাহন, সামুদ্রিক জাহাজ, ডুবে যাওয়া জাহাজ এবং কক্ষপথ সনাক্তকরণ সিস্টেম।এটি ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস) এবং অ্যাসিস্ট্যান্স রেফারেন্স সিস্টেম (এআরএস) উভয়েরই একটি গুরুত্বপূর্ণ উপাদান হিসাবে কাজ করে, যদিও এটি মাঝারি থেকে উচ্চ-শেষ শিল্প অ্যাপ্লিকেশনগুলিকে সমর্থন করে যা যথার্থ গতি সনাক্তকরণের প্রয়োজন।

মূল বৈশিষ্ট্য

উচ্চ স্থিতিশীলতা এবং নমনীয় নকশা বিকল্প সঙ্গে উচ্চ নির্ভুলতা
চলনশীল অংশবিহীন সম্পূর্ণ শক্ত পদার্থের নির্মাণ
দ্রুত স্টার্টআপ সময় এবং সিমলেস ইন্টিগ্রেশন জন্য ডিজিটাল আউটপুট
ন্যূনতম শক্তি খরচ সঙ্গে কম গোলমাল অপারেশন
উচ্চ নির্ভরযোগ্যতা এবং বর্ধিত জীবনকাল সহ ব্যয়বহুল সমাধান

টেকনিক্যাল স্পেসিফিকেশন

ডায়নামিক রেঞ্জ	≥±400°/s
রান-ইন বায়াস	<১°/ঘন্টা
সঠিকতা (100 সেকেন্ড)	00.04°/ঘন্টা থেকে 0.02°/ঘন্টা
কৌণিক র্যান্ডম ওয়াক (এআরডাব্লু)	< ০.০০৭°/√ ঘন্টা, ১σ
কম্পন স্ক্রিনিং	20~2000Hz, 6.06g
ব্যান্ডউইথ	> ২০০ হার্জ
সময় চালু করুন	দশ
আউটপুট সিগন্যাল ফরম্যাট	আরএস-৪২২
আউটপুট সিগন্যাল আপডেটের হার	৫০০-২০০০ হার্জ
আউটপুট সিগন্যাল বাউড রেট	230400bps~921600bps
অপারেটিং তাপমাত্রা	-40°C ~ +70°C
সংরক্ষণ তাপমাত্রা	-55°C ~ +85°C
পাওয়ার সাপ্লাই	৫ ভোল্ট
সংযোগকারী (9 পিন)	J30JZ/XN9TJCAL01
বিদ্যুৎ খরচ	≤4.5W
MTBF (MIL-HDBK-217-F অনুযায়ী)	>১০০,০০০ ঘন্টা
ওজন	≤ ৫০০ গ্রাম
মাত্রা	Φ50mm19mm / 60mm60mm*28mm
