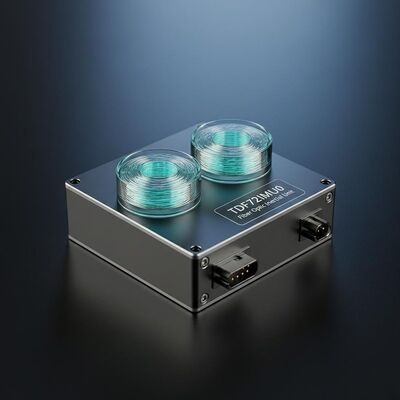

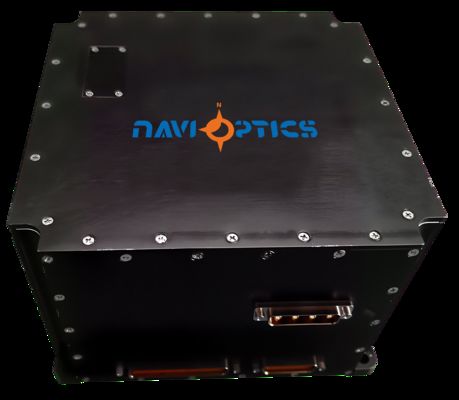

উচ্চ-নির্ভুলতা ফাইবার অপটিক IMU 0.01°/h গাইরো স্থিতিশীলতা এবং ±20g পরিসরের সাথে। প্রতিরক্ষা, মহাকাশ, এবং সামুদ্রিক অ্যাপ্লিকেশনগুলিতে কঠোর পরিবেশের জন্য কমপ্যাক্ট, শ্রমসাধ্য নকশা। কম শক্তি, প্রত্যয়িত কর্মক্ষমতা.
| প্যারামিটার | স্পেসিফিকেশন | মূল্য | নোট |
|---|---|---|---|
| শূন্য পক্ষপাতিত্ব স্থিতিশীলতা (100s) | শূন্য পক্ষপাতের স্থিতিশীলতা | 0.01°/ঘন্টা | |
| শূন্য পক্ষপাতিত্ব স্থিতিশীলতা (10s) | শূন্য পক্ষপাতের স্থিতিশীলতা | 0.03°/ঘন্টা | |
| ভেরিয়েবল তাপমাত্রা শূন্য পক্ষপাত | শূন্য পক্ষপাতের স্থিতিশীলতা | 0.০৫°/ঘন্টা | |
| স্কেল ফ্যাক্টর | পূর্ণ তাপমাত্রা স্কেল ফ্যাক্টর | ≤১৫০ পিপিএম | |
| এলোমেলো হাঁটার সহগ | অন্যান্য সূচক | 0.002°/ঘন্টা | |
| ইনপুট রেঞ্জ | ইনপুট পরিসীমা | ৪০০°/সেকেন্ড |
| প্যারামিটার | স্পেসিফিকেশন | মূল্য | নোট |
|---|---|---|---|
| বিচ্যুতি মাসিক ব্যাপক ত্রুটি | বিচ্যুতি সূচক | ২০ মাইক্রোগ্রাম | |
| শূন্য পক্ষপাত তাপমাত্রা সংবেদনশীলতা | শূন্য পক্ষপাতিত্ব সূচক | 20μg/°C | |
| স্কেল ফ্যাক্টর মাসিক ব্যাপক ত্রুটি | স্কেল ফ্যাক্টর | ২০ পিপিএম | |
| স্কেল ফ্যাক্টর তাপমাত্রা সংবেদনশীলতা | স্কেল ফ্যাক্টর | ২০ পিপিএম/°সি | |
| ইনপুট রেঞ্জ | পরিসীমা সূচক | ±20g |
| শ্রেণী | প্যারামিটার | স্পেসিফিকেশন | নোট |
|---|---|---|---|
| পরিবেশগত পারফরম্যান্স | অপারেশন তাপমাত্রা | -৪০°সি ০৬০°সি | |
| পরিবেশগত পারফরম্যান্স | সংরক্ষণের তাপমাত্রা | -৪৫°সি ০৭০°সি | |
| সাধারণ প্রয়োজনীয়তা | পাওয়ার সাপ্লাই | ১৮৩৬ ভি ((ডিসি) | |
| সাধারণ প্রয়োজনীয়তা | স্থিতিশীল শক্তি খরচ | ≤15W | স্টার্টআপ পাওয়ার খরচ ≤ 25W |
| এস এন | বার্তার বিষয়বস্তু | প্রকার | নোট |
|---|---|---|---|
| ১-২ | ফ্রেম হেডার | চার্ | 0x5A,0x54 |
| 3 | ফ্রেমের দৈর্ঘ্য | চার্ | 0x1E |
| 4 | ফ্রেম আইডি | চার্ | 0x04 |
| ৫-৮ | ফ্রেম নম্বর | int | ২০০ হার্জ জমে থাকা |
| ৯-১১ | এক্স এক্সিলারেমিটার আউটপুট | char*3 | নোট ১ |
| ১২-১৪ | Y এক্সিলারেমিটার আউটপুট | char*3 | |
| ১৫-১৭ | Z এক্সিলারেমিটার আউটপুট | char*3 | |
| ১৮ থেকে ২০ | এক্স জিরাস্কোপ আউটপুট | char*3 | নোট ২ |
| ২১-২৩ | Y জাইরোস্কোপ আউটপুট | char*3 | |
| ২৪-২৬ | জেড-জাইরোস্কোপ আউটপুট | char*3 | |
| 27 | রিজার্ভ | চার্ | |
| ২৮ থেকে ৩১ | রিজার্ভ | int | |
| ৩২ থেকে ৩৩ | রিজার্ভ | ছোট | |
| 34 | চেকসাম | মোট ৪-৩৩ বাইট |
| পিন | সংযোগ | সিগন্যালের নাম | সিগন্যাল বৈশিষ্ট্য |
|---|---|---|---|
| 1,2 | বাহ্যিক বিদ্যুৎ সরবরাহ | পিসিএস পাওয়ার সাপ্লাই ইতিবাচক | ২৪ ভোল্ট |
| 3,4 | পিসিএস পাওয়ার সাপ্লাই গ্রাউন্ড | পাওয়ার গ্রাউন্ড | |
| 5 | 200Hz সিগন্যাল আউটপুট | IMU_TX1+ | আইএমইউ ডেটা আউটপুট ইতিবাচক |
| 6 | IMU_TX1- | আইএমইউ ডেটা আউটপুট নেতিবাচক | |
| 9 | সিঙ্ক্রোনাইজেশন সিগন্যাল | IMU_SYN+ | আইএমইউ সিঙ্ক্রোনাইজেশন সিগন্যাল ইতিবাচক |
| 10 | IMU_SYN- | আইএমইউ সিঙ্ক্রোনাইজেশন সিগন্যাল নেতিবাচক |
