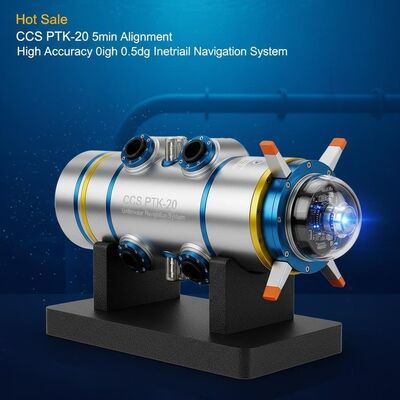

গুণ গরম বিক্রয় সিসিএস পিটিকে-২০ ৫ মিনিট সমন্বয় পানির নিচে পাইপলাইন সনাক্তকরণ উচ্চ নির্ভুলতা ০.০৫ ডিগ্রি ইনার্শিয়াল নেভিগেশন সিস্টেম কারখানা

গরম বিক্রয় সিসিএস পিটিকে-২০ ৫ মিনিট সমন্বয় পানির নিচে পাইপলাইন সনাক্তকরণ উচ্চ নির্ভুলতা ০.০৫ ডিগ্রি ইনার্শিয়াল নেভিগেশন সিস্টেম

Name: গরম বিক্রয় সিসিএস পিটিকে-২০ ৫ মিনিট সমন্বয় পানির নিচে পাইপলাইন সনাক্তকরণ উচ্চ নির্ভুলতা ০.০৫ ডিগ্রি ইনার্শিয়াল নেভিগেশন সিস্টেম
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: পিটিকে- 20
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: পিটিকে- 20

উৎপত্তি স্থান: Qingdao

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: 30 প্রতি মাসে সেট

ডেলিভারি সময়: 15 দিন

পেমেন্ট শর্তাবলী: টি/টি

স্ট্যান্ডার্ড প্যাকেজিং: শক্ত কাগজ বাক্স

PTK-20.pdf

PDF

পণ্যের সারসংক্ষেপ

CCS PTK-20: 5মিনিট অ্যালাইনমেন্ট, 0.05° মনোভাব নির্ভুলতা, এবং -40℃ থেকে 70℃ অপারেশনের জন্য কঠোর নকশা সহ উচ্চ-নির্ভুলতার আন্ডারওয়াটার পাইপলাইন পরিদর্শন ব্যবস্থা। কাস্টমাইজযোগ্য FOG প্রযুক্তি মেরামতের খরচ কমায়।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

5 মিনিট Irs আন্তঃসংযোগ রেফারেন্স সিস্টেম

,

400 ডিগ্রি / এস ইনটারিয়াল পরিমাপ সিস্টেম

,

1 কিলোমিটার ইন নেভিগেশন সিস্টেম

প্রান্তিককরণ:

5 মিনিট

মনোভাব:

0.05 ডিগ্রি, 1σ

শিরোনাম:

0.5 ডিগ্রি, 1σ

স্টোরেজ:

≥32G

পড়ার গতি:

USB2.0, রেট≥35Mb/s

নির্ভুলতা:

1.8m~3.6m বেশি 1km~2km সাহায্যকারী

বেগ:

±400deg/s

ত্বরণ:

±20 গ্রাম

কাজের তাপমাত্রা:

40℃~70℃

স্টোরেজ টেম্প:

55℃~85℃

কম্পন:

0.04g²/hz@20~2000hz

শক:

30g@6ms, নির্ভুলতা রাখুন;50g@11ms, বেঁচে থাকা

আকার:

φ80 × 190 মিমি

পাওয়ার সাপ্লাই:

24V ডিসি

ওজন:

≤2.5 কেজি

শক্তি খরচ:

≤15W

ইন্টারফেস:

আরএস 232, ইউএসবি

পণ্য বিবরণ

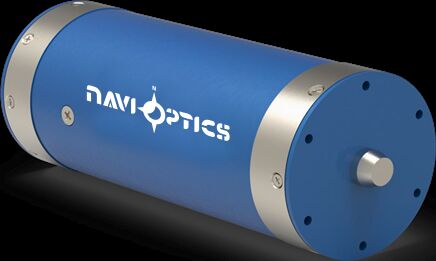

সিসিএস পিটিকে-২০ আন্ডারওয়াটার পাইপলাইন ডিটেকটিং ইনার্শিয়াল নেভিগেশন সিস্টেম

পরিচিতি

রক্ষণাবেক্ষণের জন্য নিয়মিত পাইপলাইন পরিদর্শন অপরিহার্য, যেমন বিকৃতি, জারা বা ফুটোর মতো ক্ষতি সনাক্ত করার জন্য কার্যকর সরঞ্জামগুলির প্রয়োজন।আমাদের PTK-20 ইনার্শিয়াল পরিমাপ সিস্টেম পরিদর্শন সরঞ্জাম জন্য সঠিক অবস্থান নির্ধারণ প্রদান করে, যা তার উচ্চ নির্ভুলতার কারণে মেরামতের পরিধি এবং ব্যয়কে উল্লেখযোগ্যভাবে হ্রাস করে।

ইনার্শিয়াল নেভিগেশন টেকনোলজি এবং FOG প্রযুক্তির উপর ভিত্তি করে, পিটিকে -২০ তিনটি ফাইবার অপটিক জাইরোস্কোপ, তিনটি নমনীয় ত্বরণমাপক এবং ইলেকট্রনিক সিগন্যাল প্রসেসিং ডিভাইসকে সংহত করে।জাইরোস্কোপগুলি অবস্থান এবং দিকনির্দেশ নির্ধারণ করে, যখন ত্বরণমাপক ট্রান্সলেশনাল মোশন পরিমাপ করে।

এই সিস্টেমে 0.003 থেকে 0.5 ডিগ্রি প্রতি ঘন্টা পর্যন্ত নির্ভুলতার সাথে ফাইবার অপটিক্যাল জাইরোস্কোপ রয়েছে। অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে বিভিন্ন নির্ভুলতা অপটিক্যাল জাইরোস্কোপ উপলব্ধ,কাস্টমাইজযোগ্য নির্ভুলতা এবং আকার বিকল্প সঙ্গে.

অ্যাপ্লিকেশন

পাইপলাইন পরিদর্শন
স্থল যানবাহন ন্যাভিগেশন এবং নিয়ন্ত্রণ
অ্যান্টেনা স্থিতিশীলতা এবং নিয়ন্ত্রণ
ইউএভি নেভিগেশন
মনোভাব এবং শিরোনামের উল্লেখ

পারফরম্যান্স স্পেসিফিকেশন

সমন্বয় সময়	৫ মিনিট
মনোভাব সঠিকতা	0.05°, 1σ
রুট সঠিকতা	0.5°, 1σ
সঞ্চয় ক্ষমতা	≤৩২ জিবি
পড়ার গতি	ইউএসবি ২।0, ≥35 Mb/s
অবস্থানগত নির্ভুলতা	1.8m থেকে 3.6m 1km থেকে 2km এর উপর সাহায্যের সাথে

টেকনিক্যাল স্পেসিফিকেশন

গতি পরিসীমা	±400°/s
ত্বরণের পরিসীমা	±20g
অপারেটিং তাপমাত্রা	-40°C থেকে +70°C
সংরক্ষণ তাপমাত্রা	-55°C থেকে +85°C
কম্পন সহনশীলতা	0.04g2/Hz @ 2-2000Hz
শক সহনশীলতা	30g @ 6ms (নির্ভুলতা বজায় রাখা) 50g @ 11ms (অন্তর্জীবন)
মাত্রা	φ80 * 190 মিমি
পাওয়ার সাপ্লাই	24VDC
ওজন	≤2.5kg
বিদ্যুৎ খরচ	≤15W
ইন্টারফেস	RS232, ইউএসবি

গরম বিক্রয় সিসিএস পিটিকে-২০ ৫ মিনিট সমন্বয় পানির নিচে পাইপলাইন সনাক্তকরণ উচ্চ নির্ভুলতা ০.০৫ ডিগ্রি ইনার্শিয়াল নেভিগেশন সিস্টেম 0
