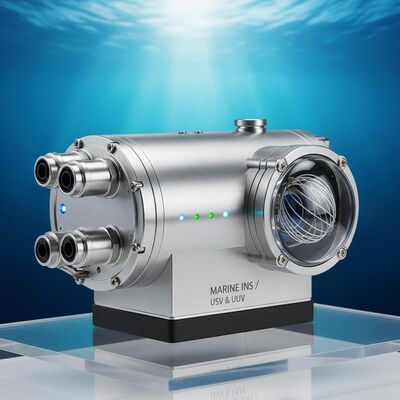

গুণ ইউএসভি এবং ইউইভিগুলির জন্য উচ্চ নির্ভরযোগ্যতা ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম কারখানা

ইউএসভি এবং ইউইভিগুলির জন্য উচ্চ নির্ভরযোগ্যতা ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম

Name: ইউএসভি এবং ইউইভিগুলির জন্য উচ্চ নির্ভরযোগ্যতা ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf71a
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdf71a

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

পেমেন্ট শর্তাবলী: এল/সি, টি/টি

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDF71A.pdf

PDF

পণ্যের সারসংক্ষেপ

TDF71A সামুদ্রিক ফাইবার অপটিক INS 0.01°/ঘন্টা গাইরো বায়াস, ≤2nm/h অবস্থান নির্ভুলতা এবং 20,000+ ঘন্টা MTBF সহ উচ্চ নির্ভরযোগ্যতা প্রদান করে। চরম পরিবেশে USVs/UUV-এর জন্য কমপ্যাক্ট ডিজাইন, কম বিদ্যুত খরচ এবং একাধিক নেভিগেশন মোডের বৈশিষ্ট্য রয়েছে।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

সামুদ্রিক ফাইবার অপটিক নেভিগেশন সিস্টেম

,

সার্বজনীন ইনার্শিয়াল নেভিগেশন সিস্টেম

,

উচ্চ নির্ভরযোগ্যতা ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্য বিবরণ

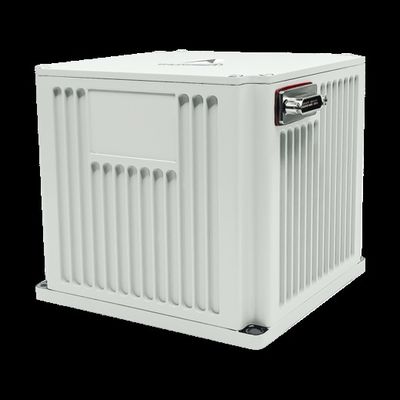

উচ্চ নির্ভরযোগ্যতা মডেল TDF71A ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম

এই বহুমুখী সামুদ্রিক লেজার ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস) এর মূল সেন্সিং উপাদান হিসাবে লেজার জাইরো এবং কোয়ার্টজ ফ্লেক্সার অ্যাক্সিলারেমিটার রয়েছে।স্ট্র্যাপডাউন ইনার্শিয়াল নেভিগেশন সিস্টেমের কাঠামো গ্রহণ করা, এটিতে উন্নত নেভিগেশন সফটওয়্যার অন্তর্ভুক্ত রয়েছে যা রিয়েল-টাইম নেভিগেশন ডেটা সরবরাহ করতে অভ্যন্তরীণভাবে উচ্চ গতিতে কাজ করে।

প্রয়োগের ক্ষেত্র

ক্ষুদ্র ও মাঝারি আকারের ড্রোনযুক্ত উপরিভাগের জাহাজ (ইউএসভি), ড্রোনযুক্ত পানির নিচে যানবাহন (ইউইউভি), পানির নিচে পরিচালিত অস্ত্রের জন্য উপযুক্ত।এবং অন্যান্য প্ল্যাটফর্মগুলি উচ্চ গতিতে জটিল পরিবেশে কাজ করে, ব্যাপক তাপমাত্রা পরিবর্তন, এবং শক্তিশালী কম্পন।

মূল বৈশিষ্ট্য

স্থির গতির রেখাযুক্ত ন্যাভিগেশনের সময় বা স্থির গতির রেখাযুক্ত ন্যাভিগেশনের সময় সমন্বয় এবং সূচনা করতে সক্ষম
স্থিতিশীল কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা
বৈশিষ্ট্য সিস্টেম ত্রুটি সনাক্তকরণ এবং অ্যালার্ম ফাংশন
ডিজিটাল আউটপুট ইন্টারফেসের সাথে সজ্জিত, ইথারনেট এবং RS422 সিরিয়াল পোর্ট সহ

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
প্রকার	TDF71A
অ্যাক্সেলরোমিটার বায়াস পুনরাবৃত্তিযোগ্যতা	≤20μg
অ্যাক্সেলরোমিটার স্কেল ফ্যাক্টর যথার্থতা	≤20 পিপিএম
জাইরো বায়াস পুনরাবৃত্তিযোগ্যতা	0.01°/ঘন্টা~0.005°/ঘন্টা
জাইরো স্কেল ফ্যাক্টর যথার্থতা	≤20 পিপিএম
জাইরো র্যান্ডম ওয়াক	≤0.003°/√ ঘন্টা, 1 σ
কৌণিক হার	≥±400°/সেকেন্ড
কৌণিক ত্বরণ	100000°/সেকেন্ড2
ত্বরণ	> ২৫ গ্রাম
কৌণিক মনোভাব	যে কোন দিকনির্দেশ
গতি নির্ভুলতা	≤1.8 kn
শুরু করার সময়	≤10 সেকেন্ড
ইনপুট/আউটপুট ইন্টারফেস	3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট
সমন্বয় সময়	≤১৫ মিনিট
অবস্থান নির্ভুলতা (শুদ্ধ ইনার্টিয়া)	≤2nm/1h
অবস্থান নির্ভুলতা (ইনার্সিয়া/ডিভিএল সমন্বয়)	≤0.4%D
রুটের সঠিকতা (AHRS)	≤0.1° সেকেন্ড ((L)
পিচ অ্যান্ড রোল যথার্থতা	≤0.02°
বিদ্যুৎ খরচ	<১৫ ওয়াট
মাত্রা	130130110 মিমি
ওজন	< ২.২ কেজি
অপারেটিং তাপমাত্রা	-40°C থেকে 60°C
শক প্রতিরোধের	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
ইনপুট ভোল্টেজ	DC24V ((± 25%)
ঠান্ডা করার পদ্ধতি	মনিটরিং প্লেটের সাথে সংযোগ
কম্পন প্রতিরোধের	20~2000Hz, 6.06g
এমটিবিএফ	>২০,০০০ ঘন্টা

অপারেশন মোড

পণ্য লাইনটি স্বতন্ত্র ইনার্শিয়াল নেভিগেশন, ইনার্শিয়াল/স্যাটেলাইট-ইন্টিগ্রেটেড নেভিগেশন,বিভিন্ন ধরণের সামুদ্রিক জাহাজের জন্য ব্যাপক ন্যাভিগেশন পরামিতি সরবরাহের জন্য ইনার্শিয়াল / গতি-সহায়তা সমন্বিত ন্যাভিগেশন.
