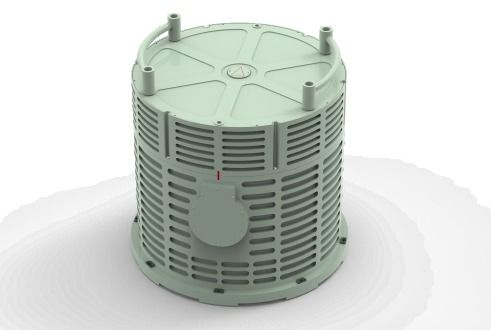

গুণ মডেল DINS-100 উচ্চ নির্ভুলতা দ্বৈত অক্ষ ঘূর্ণন লেজার জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম সামরিক মান সঙ্গে কারখানা

মডেল DINS-100 উচ্চ নির্ভুলতা দ্বৈত অক্ষ ঘূর্ণন লেজার জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম সামরিক মান সঙ্গে

Name: মডেল DINS-100 উচ্চ নির্ভুলতা দ্বৈত অক্ষ ঘূর্ণন লেজার জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম সামরিক মান সঙ্গে
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: DINS-100

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

পেমেন্ট শর্তাবলী: টি/টি

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

DINS-100.pdf

PDF

পণ্যের সারসংক্ষেপ

মডেল DINS-100: 2nm/10d অবস্থান নির্ভুলতা, 0.005° মনোভাব নির্ভুলতা, এবং সামরিক-গ্রেড স্থায়িত্ব সহ উচ্চ-নির্ভুলতা ডুয়াল-অক্ষ রোটারি লেজার গাইরো আইএনএস। স্বায়ত্তশাসিত ক্রমাঙ্কন, পূর্ণ-তাপমাত্রা ক্ষতিপূরণ, এবং সামুদ্রিক এবং ক্ষেপণাস্ত্র অ্যাপ্লিকেশনগুলির জন্য চমৎকার পরিবেশগত অভিযোজনযোগ্যতা বৈশিষ্ট্যগুলি।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

দ্বৈত-অক্ষ ঘূর্ণন লেজার জাইরো

উচ্চ নির্ভুলতা জড়তা নেভিগেশন সিস্টেম

ওয়ারেন্টি সহ লেজার জাইরো নেভিগেশন সিস্টেম

নিষ্পত্তির সময়:

6ঘ

অবস্থান:

2nm/10d, শিখর

বেগ:

0.5 মি/এস ， 1σ

মনোভাব:

0.005Deg, 1σ

শিরোনাম:

0.008 × সেকেন্ড (ল্যাট) ডিগ্রি, 1σ

হেভ:

৫ সেন্টিমিটার বা ৫%

কাজের তাপমাত্রা:

-40℃~+55℃

স্টোরেজ তাপমাত্রা:

-55℃~+70℃

মাত্রা (ডাব্লু এক্স ডি এক্স এইচ):

φ550 × 500 মিমি

ওজন:

≤60 কেজি

পণ্য বিবরণ

মডেল DINS-100 উচ্চ নির্ভুলতা দ্বৈত অক্ষ ঘূর্ণন লেজার জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

সিস্টেম ওভারভিউ

এই সিস্টেমে ৯০ প্রকারের দুই-ফ্রিকোয়েন্সি মেশিনের কম্পন লেজার গিরোস্কোপ এবং কোয়ার্টজ ফ্লেক্সার অ্যাক্সিলারেমিটার প্রযুক্তি অন্তর্ভুক্ত রয়েছে। উন্নত উচ্চ-নির্ভুলতা ত্রুটি ক্যালিব্রেশন, তাপমাত্রা ক্ষতিপূরণ,এবং দ্বি-অক্ষের ঘূর্ণনশীল অন-লাইন স্বায়ত্তশাসিত ক্যালিব্রেশন ত্রুটি স্ব-মূল্যায়ন প্রযুক্তির সাথে সিস্টেমের কর্মক্ষমতা উল্লেখযোগ্যভাবে উন্নত করে.

বিস্তৃত ইলেক্ট্রোম্যাগনেটিক ঢালাই নকশা, তাপীয় ভারসাম্য অপ্টিমাইজেশান, কম্পন মোডাল বিশ্লেষণ, সিলিং নকশা, এবং কঠোর উত্পাদন প্রক্রিয়া মাধ্যমে,সিস্টেমটি মিশন-ক্রিটিক্যাল অপারেশনের জন্য চমৎকার পরিবেশগত অভিযোজনযোগ্যতা প্রদান করে.

মূল বৈশিষ্ট্য

উচ্চ নির্ভুলতা 90 টাইপ দুই ফ্রিকোয়েন্সি মেশিন কম্পন লেজার gyroscope
ডাবল-অক্ষ ঘূর্ণন স্ব-ক্যালিব্রেশন এবং ত্রুটি স্ব-মূল্যায়ন
স্ট্যাটিক বেস এবং চলমান বেস প্রাথমিক সমন্বয় ক্ষমতা
সম্পূর্ণ তাপমাত্রা পরিসীমা জুড়ে ব্যাপক ত্রুটি পরামিতি ক্যালিব্রেশন এবং ক্ষতিপূরণ
পূর্বনির্ধারিত GNSS/ওডোমিটার/ট্রিপ-মিটার ইন্টারফেসের সামঞ্জস্যতা
বিভিন্ন নেভিগেশন মোডের জন্য কনফিগারযোগ্য
পরিবেশের সাথে চমৎকার অভিযোজনযোগ্যতা
সামরিক মান মেনে চলা

অ্যাপ্লিকেশন

জাহাজের নেভিগেশন সিস্টেম
সাবমেরিন নেভিগেশন
ক্ষেপণাস্ত্র উৎক্ষেপণ যন্ত্রের অবস্থান ও দিকনির্দেশনা
উচ্চ নির্ভুলতা অবস্থান পরিমাপ

পারফরম্যান্স স্পেসিফিকেশন

স্টার্ট-আপ সময়	৬ ঘন্টা
বিশুদ্ধ ইনার্শিয়াল পজিশন	2nm/10d, শীর্ষ
খাঁটি ইনার্শিয়াল বেগ	0.5 মি/সেকেন্ড, 1σ
খাঁটি ইনার্শিয়াল মনোভাব	0.০০৫ ডিগ্রি, ১ σ
খাঁটি ইনার্শিয়াল রেসিং	0.008* সেকেন্ড ((Lat) deg, 1σ
উঁচু	৫ সেন্টিমিটার বা ৫%

পরিমাপ পরিসীমা

কৌণিক গতি	±400ডিগ্রি/সেকেন্ড
ত্বরণ	±20g

কাজের পরিবেশ

কাজের তাপমাত্রা	-40°C থেকে +55°C
সংরক্ষণ তাপমাত্রা	-55°C থেকে +70°C
কম্পন	0.04g2/hz @ 20-2000hz
শক প্রতিরোধের	30g @ 6ms এ স্বাভাবিক অপারেশন / 50g @ 11ms এ কোন ক্ষতি নেই

বৈদ্যুতিক বৈশিষ্ট্য

অপারেটিং ভোল্টেজ	২৮ ভিডিসি
বিদ্যুৎ খরচ	≤200W
যোগাযোগ ইন্টারফেস	RS422/RS232/CAN/ইথারনেট

শারীরিক বৈশিষ্ট্য

মাত্রা (W * D * H)	φ550 * 500 মিমি
ওজন	≤60kg
