গুণ মডেল টিডিএফ 62 এ ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম স্থিতিশীল পারফরম্যান্স উচ্চ নির্ভরযোগ্যতা এবং ≤15min সারিবদ্ধ সময় সঙ্গে কারখানা

মডেল টিডিএফ 62 এ ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম স্থিতিশীল পারফরম্যান্স উচ্চ নির্ভরযোগ্যতা এবং ≤15min সারিবদ্ধ সময় সঙ্গে

Name: মডেল টিডিএফ 62 এ ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম স্থিতিশীল পারফরম্যান্স উচ্চ নির্ভরযোগ্যতা এবং ≤15min সারিবদ্ধ সময় সঙ্গে
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf62a
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdf62a

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

পেমেন্ট শর্তাবলী: এল/সি, টি/টি

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDF62A.pdf

PDF

পণ্যের সারসংক্ষেপ

TDF62A সামুদ্রিক ফাইবার অপটিক INS 0.04° শিরোনাম নির্ভুলতা, ≤15মিনিট অ্যালাইনমেন্ট এবং 20,000+ ঘন্টা MTBF সহ স্থিতিশীল নেভিগেশন সরবরাহ করে। ইথারনেট/RS422 ইন্টারফেসের সাথে কঠোর পরিবেশে USV/UUV-এর জন্য আদর্শ।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

সামুদ্রিক ফাইবার অপটিক নেভিগেশন সিস্টেম

,

সার্বজনীন ইনার্শিয়াল নেভিগেশন সিস্টেম

,

স্থিতিশীল কর্মক্ষমতা নেভিগেশন সিস্টেম

পণ্য বিবরণ

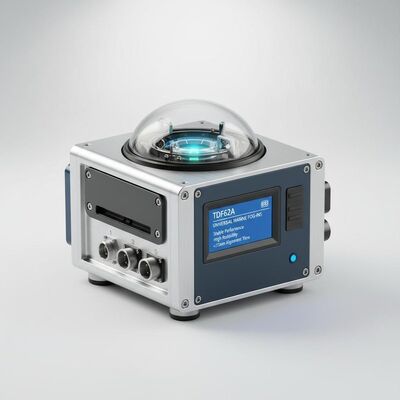

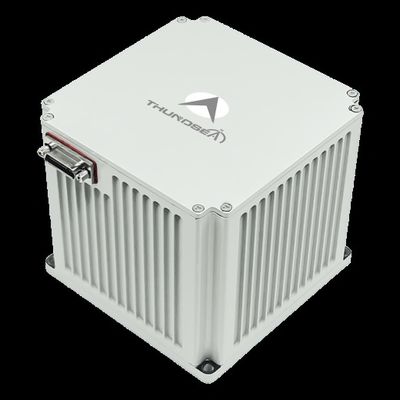

মডেল TDF62A ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনারশিয়াল নেভিগেশন সিস্টেম

এই উন্নত সামুদ্রিক লেজার ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস) লেজার জাইরো এবং কোয়ার্টজ ফ্লেক্সার অ্যাক্সিলারেমিটারকে মূল সেন্সিং উপাদান হিসাবে ব্যবহার করে।একটি স্ট্র্যাপডাউন ইনার্শিয়াল নেভিগেশন সিস্টেম আর্কিটেকচারে নির্মিত, এটিতে রিয়েল-টাইম ডেটা সরবরাহের জন্য উচ্চ-গতির অভ্যন্তরীণ নেভিগেশন সফ্টওয়্যার রয়েছে।

সিস্টেম ওভারভিউ

পণ্যটি স্বতন্ত্র ইনার্শিয়াল নেভিগেশন, ইনার্শিয়াল/স্যাটেলাইট-ইন্টিগ্রেটেড নেভিগেশন এবং ইনার্শিয়াল/দ্রুতি-সহায়িত ইন্টিগ্রেটেড নেভিগেশন সহ একাধিক অপারেটিং মোড সরবরাহ করে।এটি বিভিন্ন সামুদ্রিক প্ল্যাটফর্মের প্রয়োজনীয়তা পূরণের জন্য বিস্তৃত নেভিগেশন পরামিতি সরবরাহ করে.

অ্যাপ্লিকেশন

ক্ষুদ্র ও মাঝারি আকারের মানহীন উপরিভাগের জাহাজ (ইউএসভি), মানহীন পানির নিচে যানবাহন (ইউইভি), পানির নিচে পরিচালিত অস্ত্র এবং উচ্চ গতির জটিল পরিবেশে কাজ করা প্ল্যাটফর্মগুলির জন্য আদর্শ।ব্যাপক তাপমাত্রা পরিবর্তন, এবং শক্তিশালী কম্পন.

মূল বৈশিষ্ট্য

স্থির গতির রেখাযুক্ত ন্যাভিগেশনের সময় বা স্থির গতির রেখাযুক্ত ন্যাভিগেশনের সময় সমন্বয় এবং সূচনা করতে সক্ষম
স্থিতিশীল কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা
সিস্টেমের ত্রুটি সনাক্তকরণ এবং অ্যালার্ম ফাংশন
ইথারনেট এবং RS422 সিরিয়াল পোর্ট সহ ডিজিটাল আউটপুট ইন্টারফেস

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
প্রকার	TDF62A
অ্যাক্সেলরোমিটার বায়াস পুনরাবৃত্তিযোগ্যতা	≤ ৫০ মাইক্রোগ্রাম
অ্যাক্সেলরোমিটার স্কেল ফ্যাক্টর যথার্থতা	≤৫০ পিপিএম
জাইরো বায়াস পুনরাবৃত্তিযোগ্যতা	0.04°/ঘন্টা~0.02°/ঘন্টা
জাইরো স্কেল ফ্যাক্টর যথার্থতা	≤৫০ পিপিএম
এলোমেলো হাঁটা	≤0.007°/√ ঘন্টা, 1 σ
কৌণিক হার	≥±400°/সেকেন্ড
কৌণিক ত্বরণ	100000°/সেকেন্ড2
ত্বরণ	> ২৫ গ্রাম
গতি নির্ভুলতা	≤5.0kn
শুরু করার সময়	≤10 সেকেন্ড
ইনপুট/আউটপুট	3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট
সমন্বয় সময়	≤১৫ মিনিট
অবস্থান নির্ভুলতা (শুদ্ধ ইনার্টিয়া)	≤6nm/1h
অবস্থান নির্ভুলতা (ইনার্সিয়া/ডিভিএল সমন্বয়)	≤0.8%D
রুট সঠিকতা	≤0.3° সেকেন্ড ((L)
পিচ অ্যান্ড রোল যথার্থতা	≤0.04°
বিদ্যুৎ খরচ	<১২ ওয়াট
মাত্রা	12011080 মিমি
ওজন	<১.৩৫ কেজি
অপারেটিং তাপমাত্রা	-40°C থেকে 60°C
শক প্রতিরোধের	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
ইনপুট ভোল্টেজ	DC24V ((± 25%)
ঠান্ডা করার পদ্ধতি	মনিটরিং প্লেটের সাথে সংযোগ
কম্পন প্রতিরোধের	20~2000Hz, 6.06g
এমটিবিএফ	>২০,০০০ ঘন্টা
