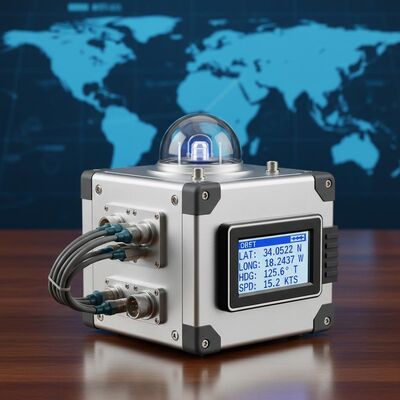

গুণ স্থিতিশীল পারফরম্যান্স উচ্চ নির্ভরযোগ্যতা TDF99A রিয়েল-টাইম নেভিগেশন ডেটা সহ ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম কারখানা

স্থিতিশীল পারফরম্যান্স উচ্চ নির্ভরযোগ্যতা TDF99A রিয়েল-টাইম নেভিগেশন ডেটা সহ ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম

Name: স্থিতিশীল পারফরম্যান্স উচ্চ নির্ভরযোগ্যতা TDF99A রিয়েল-টাইম নেভিগেশন ডেটা সহ ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf99a
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdf99a

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

পেমেন্ট শর্তাবলী: এল/সি, টি/টি

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDF99A.pdf

PDF

পণ্যের সারসংক্ষেপ

TDF99A সামুদ্রিক ফাইবার অপটিক INS ≤1.2kn গতির নির্ভুলতা এবং 20,000+ ঘন্টা MTBF প্রদান করে৷ লেজার গাইরোস, কোয়ার্টজ অ্যাক্সিলোমিটার, এবং চরম পরিবেশে USVs/UUV-এর জন্য জড়তা/GNSS/DVL ইন্টিগ্রেশন সমর্থন করে।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

সামুদ্রিক ফাইবার অপটিক নেভিগেশন সিস্টেম

,

সার্বজনীন ইনার্শিয়াল নেভিগেশন সিস্টেম

,

TDF99A ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্য বিবরণ

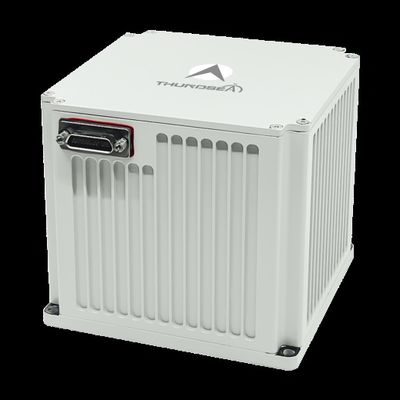

স্থিতিশীল পারফরম্যান্স TDF99A ইউনিভার্সাল মেরিন ফাইবার অপটিক ইনার্শিয়াল নেভিগেশন সিস্টেম

লেজার জাইরো এবং কোয়ার্টজ ফ্লেক্সার অ্যাক্সিলারেমিটার সহ উন্নত সামুদ্রিক লেজার ইনার্শিয়াল নেভিগেশন সিস্টেম রিয়েল-টাইম ডেটা আউটপুটের জন্য উচ্চ-গতির নেভিগেশন সফ্টওয়্যার সহ স্ট্র্যাপডাউন আর্কিটেকচারে।

অ্যাপ্লিকেশন

ক্ষুদ্র ও মাঝারি আকারের মানহীন উপরিভাগের জাহাজ (ইউএসভি), মানহীন পানির নিচে যানবাহন (ইউইভি), পানির নিচে পরিচালিত অস্ত্র এবং উচ্চ গতির জটিল পরিবেশে কাজ করা প্ল্যাটফর্মগুলির জন্য আদর্শ।ব্যাপক তাপমাত্রা পরিবর্তন, এবং শক্তিশালী কম্পন.

মূল বৈশিষ্ট্য

স্থির গতির রেখাযুক্ত ন্যাভিগেশনের সময় বা স্থির গতির রেখাযুক্ত ন্যাভিগেশনের সময় সমন্বয় এবং সূচনা করতে সক্ষম
স্থিতিশীল কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা
সিস্টেমের ত্রুটি সনাক্তকরণ এবং অ্যালার্ম ফাংশন
ইথারনেট এবং RS422 সিরিয়াল পোর্ট সহ ডিজিটাল আউটপুট ইন্টারফেস

টেকনিক্যাল স্পেসিফিকেশন

প্রকার	TDF99A
অ্যাক্সিলেরোমিটার
মাস বায়াস পুনরাবৃত্তিযোগ্যতা	≤10μg
মাস স্কেল ফ্যাক্টর নির্ভুলতা	≤10 পিপিএম
জাইরো
পক্ষপাত পুনরাবৃত্তিযোগ্যতা	0০.০০৫°/ঘন্টা ০.০০৩°/ঘন্টা
স্কেল ফ্যাক্টর নির্ভুলতা	≤20 পিপিএম
এলোমেলো হাঁটা	≤ ০.০.৮°/√ ঘন্টা, ১ σ
পারফরম্যান্স বৈশিষ্ট্য
কৌণিক হার	≥±400°/সেকেন্ড
কৌণিক ত্বরণ	100000°/সেকেন্ড2
ত্বরণ	> ২৫ গ্রাম
কৌণিক মনোভাব	যে কোন দিকনির্দেশ
গতি নির্ভুলতা	≤1.2kn
শুরু করার সময়	≤10 সেকেন্ড
ইনপুট/আউটপুট	3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট
সমন্বয়
সমন্বয় সময়	≤30 মিনিট
অবস্থান নির্ভুলতা (শুদ্ধ ইনার্টিয়া)	≤1nm/2h
অবস্থান নির্ভুলতা (ইনার্সিয়া/ডিভিএল সমন্বয়)	≤0.3%D
এএইচআরএস অ্যাপ্লিকেশনের পারফরম্যান্স
রুট সঠিকতা	≤০.০৫° সেকেন্ড ((L)
পিচ অ্যান্ড রোল যথার্থতা	≤0.02°
শারীরিক বৈশিষ্ট্য
বিদ্যুৎ খরচ	<১৮ ওয়াট
মাত্রা	১৫৮১৬১১৩৫ মিমি
ওজন	< ৪ কেজি
অপারেটিং তাপমাত্রা	-40°C থেকে 60°C
শক প্রতিরোধের	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
ইনপুট ভোল্টেজ	DC24V ((± 25%)
ঠান্ডা করার পদ্ধতি	মনিটরিং প্লেটের সাথে সংযোগ
কম্পন প্রতিরোধের	20~2000Hz, 6.06g
এমটিবিএফ	>২০,০০০ ঘন্টা
