পণ্যের বিবরণ:
|
| একটি ফাঁকা ছেড়ে দিন: | একটি @ বি | সাহায্য ছাড়াই: | ≤0.05deg@≤0.02deg |
|---|---|---|---|
| সহায়তায়: | ≤0.02deg@≤0.01deg | সহায়তা ব্যতীত নিষ্কলুষ: | ≤1nm / 2h @ ≤1nm / 8h |
| জিপিএস সহ: | ≤2m @ ≤2m | গতি লগ: | ≤1nm / 4H @ ≤1nm / 12h |
| ইলেক্ট্রোম্যাগটিক লগ: | ≤1.5nm/4h@≤1.5nm/12h | Odmeter: | ≤0.5‰D@≤0.25‰D |
| ডেটা উপলভ্যতা: | 8 মিনিট @ 8 মিনিট | সম্পূর্ণ স্বীকৃতি: | 25 মিনিট @ 25 মিনিট |
| ভারী ＆ ত্বক (আরএমএস): | 5 সেমি বা 5 %@2.5 সেমি বা 2.5% | ||
| লক্ষণীয় করা: | 5 সেন্টিমিটার ইনটারিয়াল পরিমাপ ইউনিট,5 সেন্টিমিটার ইনটারিয়াল রেফারেন্স সিস্টেম,5 সেমি ইনটারিয়াল গাইডেন্স সিস্টেম |
||

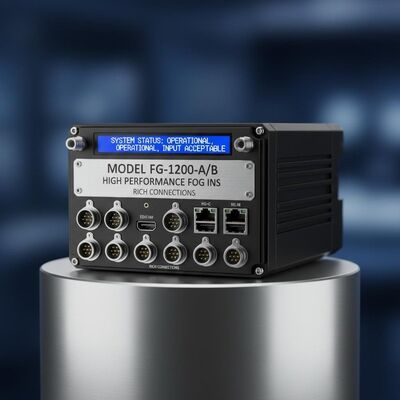

মডেল এফজি -1200-এ / বি হাই পারফরম্যান্স এফওজি ইনপুট সংযোগগুলিতে গ্রহণযোগ্য ich
ওভারভিউ
এফজি -1200 ফাইবার অপটিক ইনটারিয়াল নেভিগেশন সিস্টেম উচ্চ পরিশ্রমী তবে সাশ্রয়ী সহ একটি মাঝারি নির্ভুলতা জড়তা পরিমাপ সরঞ্জাম।এটি আন্তঃসংবেদক হিসাবে মডেল 120 ইন্টারফেরোমেট্রিক ফাইবার অপটিক জাইরোস্কোপ এবং কোয়ার্টজ নমনীয় অ্যাক্সিলোমিটার ব্যবহার করে।এটি রিয়েল-টাইম উচ্চ নির্ভুলতা ত্রিমাত্রিক মনোভাব কোণ (সত্য উত্তর শিরোনাম কোণ, পিচ কোণ এবং রোল এঙ্গেল), ক্যারিয়ার কৌণিক বেগ (আজিমুথ বেগ, অনুভূমিক বেগ এবং উল্লম্ব বেগ), তাত্ক্ষণিক স্থানচ্যুতি (তীব্রতা, উত্সাহ এবং দোল) সরবরাহ করতে পারে বাহকএই সিস্টেমটি বাহ্যিক সেন্সর ছাড়াই ক্যারিয়ারের জন্য মাঝারি নির্ভুল অবস্থানের তথ্য সরবরাহ করে।এফজি -1200 উচ্চ নির্ভুলতা ত্রুটি ক্রমাঙ্কন এবং সম্পূর্ণ তাপমাত্রা ক্ষতিপূরণ প্রযুক্তির মাধ্যমে সিস্টেমের নির্ভুলতার গ্যারান্টি দেয়।এটি বৈদ্যুতিন চৌম্বকীয় ঝালাই নকশা, তাপীয় ভারসাম্য নকশা, কম্পন মোড ডিজাইন, সিলিং ডিজাইন এবং কঠোর উত্পাদন প্রক্রিয়াটি দুর্দান্ত পরিবেশগত অভিযোজ্যতা নিশ্চিত করার জন্য গ্রহণ করে।
বৈশিষ্ট্য
উচ্চ কার্যকারিতা এফওজি
লড়াইয়ের প্রমাণিত
একক ইউনিটে এএইচআরএস + আইএনএস
চলার সময় অ্যান্টি-ডিস্টার্বেন্স স্ব-প্রান্তিককরণ
সংযোগ সমৃদ্ধ, জিপিএস / জিএনএসএস / স্পিড এলওজি ডিভিএল / ইউএসবিএল
ইনপুট গ্রহণযোগ্য
কনফিগারযোগ্য নেভিগেশন মোড: আইএনএস / ইন্টিগ্রেটেড নেভিগেশন
সমস্ত ধরণের ক্যারিয়ারের জন্য পুরোপুরি উপযুক্ত
প্রয়োগ
নেভী জাহাজ
আরওভি এবং ইউএভি
স্থল সেনা পয়েন্টিং এবং লক্ষ্যবস্তু
প্ল্যাটফর্ম
পারফর্ম্যানসিই
| এফজি 1200-এ | এফজি 1200-বি | ||
| শিরোনাম (আরএমএস) | সাহায্য ছাড়াই | ≤0.05deg | ≤0.025deg |
| সহায়তায় | ≤0.02deg | ≤0.01deg | |
| রোলItch পিচ | সাহায্য ছাড়াই | ≤0.05deg | ≤0.02deg |
| সহায়তায় | ≤0.02deg | ≤0.01deg | |
| অবস্থান (সিইপি) | সহায়তা ব্যতীত নিষ্কলুষ | ≤1 এনএম / 2 এইচ | ≤1 এনএম / 8 এইচ |
| জিপিএস সহ | ≤2 মি | ≤2 মি | |
| গতি লগ | ≤1 এনএম / 4 এইচ | ≤1nm / 12 ঘন্টা | |
| ইলেক্ট্রোম্যাগটিক লগ | ≤1.5nm / 4 ঘন্টা | ≤1.5nm / 12 ঘন্টা | |
| ওডমিটার | ≤0.5‰ডি | ≤0.25‰ডি | |
| সময় নির্ধারণ | ডেটা উপলভ্যতা | 8 মিনিট | 8 মিনিট |
| সম্পূর্ণ স্বীকৃতি | 25 মিনিট | 25 মিনিট | |
| ভারী＆ বৃদ্ধি (আরএমএস) | 5 সেমি বা 5% | 2.5 সেমি বা 2.5% | |
বৈদ্যুতিক
বিদ্যুৎ সরবরাহ:24 ভিডিসি (18 ~ 36 ভিডিসি), <20 ডাব্লু
ইন্টারফেস: আরএস 422/232 × 8, ইথারনেট, ক্যান ×2, পিপিএস × 2, নাড়ি, সর্বোচ্চ আউটপুট 1000 এইচz
শারীরিক
মাত্রা: 257 × 199 × 162 মিমি (L × W × H)
ওজন: ≤7.2 কেজি
পরিসীমা পরিমাপ করুন
বেগ: ±200deg / s
ত্বরণ: G 15 জি
পরিবেশ
অপারেটিং টেম্প: －40 ℃ ~ ＋ 60 ℃
স্টোরেজ টেম্পোর: －55 ℃ ~ ＋ 80 ℃
কম্পন: 0.04g2/Hz@20~2000Hz
কাজের অবস্থার সাথে ধাক্কা: 30 জি @ এমএস
