পণ্যের বিবরণ:
|
| মাসের পক্ষপাত পুনরাবৃত্তিযোগ্যতা: | Μ20μg | মাস স্কেল ফ্যাক্টর নির্ভুলতা: | ≤20ppm |
|---|---|---|---|
| পক্ষপাত পুনরাবৃত্তিযোগ্যতা: | .0.01 °/ঘন্টা | স্কেল ফ্যাক্টর নির্ভুলতা: | ≤20ppm |
| এলোমেলো হাটা: | ≤0.005 °/√HR | কম্পন: | 20 ~ 2000Hz, 6.06g |
| এমটিবিএফ: | ＞ 20000 ঘন্টা |

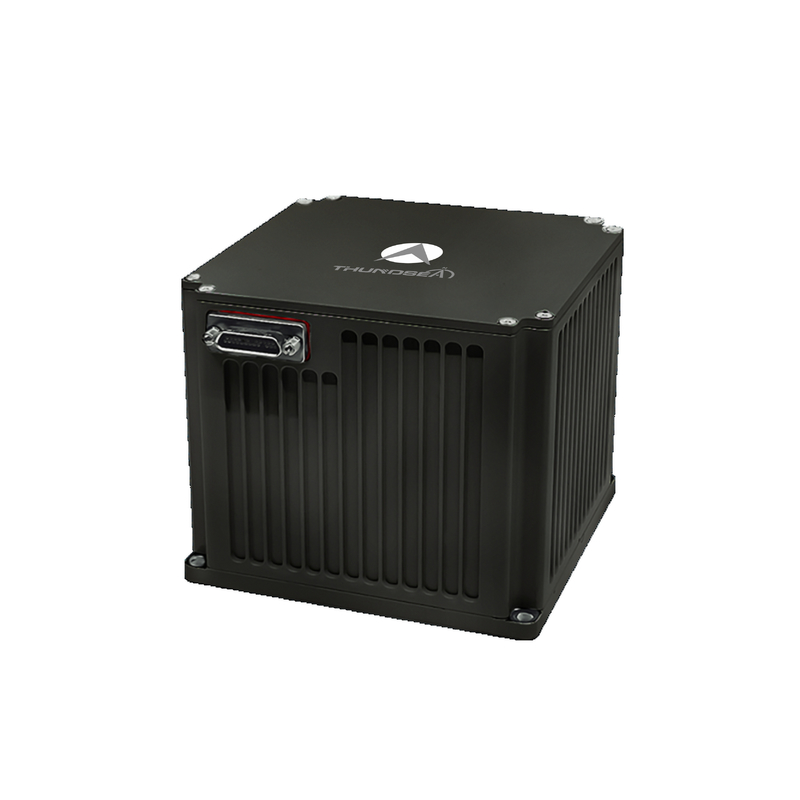

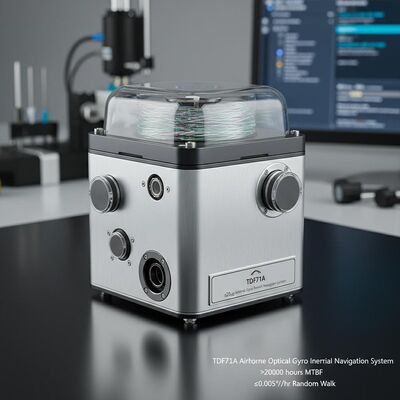

এভিয়েশন নেভিগেশন TDF71A এয়ারবোর্নে অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন
১ পরিচিতি
বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস) অপটিক্যাল জাইরোস্কোপ এবং কোয়ার্টজ অ্যাক্সিলরোমিটারকে তার মূল সেন্সিং উপাদান হিসাবে ব্যবহার করে।একটি স্ট্র্যাপডাউন বা মডুলেটেড (ডিথারড) সিস্টেম আর্কিটেকচার ব্যবহার করে . উচ্চ গতির এমবেডেড নেভিগেশন অ্যালগরিদমের সাথে, এটি রিয়েল-টাইম পজিশনিং এবং ওরিয়েন্টেশন ডেটা সরবরাহ করে।রেডিও নেভিগেশন, এবং মিশন-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে কনফিগারযোগ্য ফিউশন আর্কিটেকচারগুলির মাধ্যমে ভিজ্যুয়াল উপলব্ধি ইনপুট।স্বতন্ত্র ইনার্শিয়াল নেভিগেশন থেকে শুরু করে হাইব্রিড মাল্টি-সেন্সর সমাধান পর্যন্ত বিভিন্ন অপারেশনাল মোডকে সমর্থন করা , এটি 3 ডি অবস্থান, গতি, মনোভাব এবং কোণীয় হার সহ বিস্তৃত প্ল্যাটফর্ম নেভিগেশন পরামিতি সরবরাহ করে।
2অ্যাপ্লিকেশন ক্ষেত্র
ফিক্সড-উইং ইউএভি, রোটারি-উইং ইউএভি এবং বিশেষায়িত বিমানবাহী যানবাহনের জন্য উপযুক্ত।
3পারফরম্যান্সসিবৈশিষ্ট্য
গ্রাহকের প্রয়োজনের উপর ভিত্তি করে স্ব-সমন্বয়, চলমান-বেস সমন্বয় এবং স্থানান্তর সমন্বয় মধ্যে স্যুইচিং সমর্থন করে।
উপগ্রহ, আকাশ, উচ্চতা পরিমাপ, রেডিও এবং ভিজ্যুয়াল নেভিগেশন ডেটা অন্তর্ভুক্ত করে মাল্টি-সেন্সর ফিউশন সমর্থন করে।
ভূমি ভিত্তিক কম্পন প্ল্যাটফর্মের উপর সমন্বয় করতে সক্ষম এবং ফ্লাইটের সময় সারিবদ্ধতা।
সিস্টেমের ত্রুটি সনাক্তকরণ এবং অ্যালার্ম ফাংশন দিয়ে সজ্জিত।
৪ প্রধান পরামিতি
| প্রকার | TDF71A | ||
| অ্যাক্সিলেরোমিটার | মাস বায়াস পুনরাবৃত্তিযোগ্যতা | ≤20μg | |
| মাস স্কেল ফ্যাক্টর নির্ভুলতা | ≤20 পিপিএম | ||
| জাইরো | পক্ষপাত পুনরাবৃত্তিযোগ্যতা | ≤0.01°/ঘন্টা | |
| স্কেল ফ্যাক্টর নির্ভুলতা | ≤20 পিপিএম | ||
| এলোমেলো হাঁটা | ≤0.005°/√ ঘন্টা | ||
| বৈশিষ্ট্য | অবস্থান নির্ভুলতা | খাঁটি ইনার্টি | ≤2nm/1h |
| ইনার্শিয়াল নেভিগেশন স্যাটেলাইট সংমিশ্রণ | স্যাটেলাইটের চেয়েও ভালো | ||
| গতির নির্ভুলতা | খাঁটি ইনার্টি | ≤1.5m/s | |
| ইনার্শিয়াল নেভিগেশন স্যাটেলাইট সংমিশ্রণ | ≤0.2m/s | ||
| কৌণিক হার | ≥±400°/সেকেন্ড | ||
| কৌণিক ত্বরণ | 100000°/সেকেন্ড2 | ||
| ত্বরণ | > ২৫ গ্রাম | ||
| কৌণিক মনোভাব | যে কোন দিকনির্দেশ | ||
| সমন্বয় সময় | ≤8 মিনিট | ||
| ইনপুট/আউটপুট | 3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট | ||
| সমন্বয় সময় | সময় | <৫ মিনিট | |
| এএইচআরএস অ্যাপ্লিকেশনের পারফরম্যান্স | রুট সঠিকতা | খাঁটি ইনার্টি | ≤0.2° সেকেন্ড ((L) |
| স্যাটেলাইট নেভিগেশন সংমিশ্রণ | ≤0.1° সেকেন্ড ((L) | ||
| পিচ অ্যান্ড রোল যথার্থতা | খাঁটি ইনার্টি | ≤0.03° | |
| স্যাটেলাইট নেভিগেশন সংমিশ্রণ | ≤0.02° | ||
| বিদ্যুৎ খরচ | <১৫ ওয়াট | ||
| বৈশিষ্ট্য | মাত্রা | ১৩০×১৩০×১০০ | |
| ওজন | < ২.২ কেজি | ||
| তাপমাত্রা | -40°C থেকে 60°C | ||
| শক | ১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি | ||
| ইনপুট ভোল্টেজ | DC24V ((± 25%) | ||
| ঠান্ডা | মনিটরিং প্লেটের সাথে সংযোগ | ||
| কম্পন | ২০-২০০০ হার্জ,6.০৬ গ্রাম | ||
| এমটিবিএফ | >২০,০০০ ঘন্টা | ||
