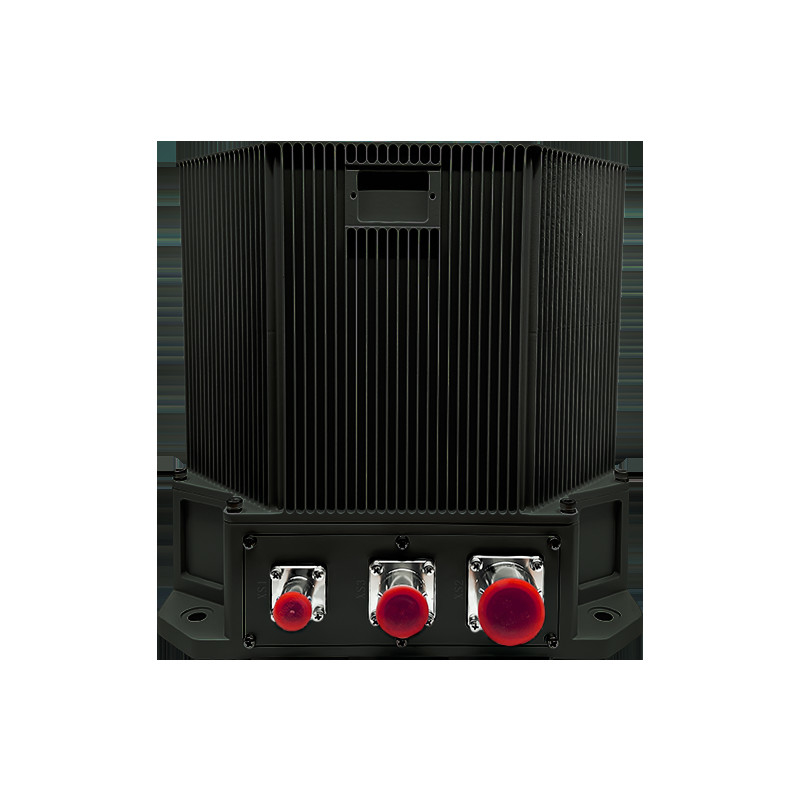

গুণ TDL45C বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম ≤20μg Bias Repeatability, >15000 ঘন্টা MTBF এবং ≤15min Alignment Time কারখানা

TDL45C বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম ≤20μg Bias Repeatability, >15000 ঘন্টা MTBF এবং ≤15min Alignment Time

Name: TDL45C বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম ≤20μg Bias Repeatability, >15000 ঘন্টা MTBF এবং ≤15min Alignment Time
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl45c
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdl45c

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 10 সেট

ডেলিভারি সময়: ৫-৮ কার্যদিবস

পেমেন্ট শর্তাবলী: এল/সি, টি/টি

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

পণ্যের সারসংক্ষেপ

TDL45C এয়ারবোর্ন অপটিক্যাল গাইরো INS MTBF>15,000 ঘন্টার সাথে ≤1nm/12h অবস্থান নির্ভুলতা প্রদান করে। বৈশিষ্ট্য মাল্টি-সেন্সর ফিউশন, অভিযোজিত প্রান্তিককরণ মোড, এবং চরম পরিস্থিতিতে শক্তিশালী কর্মক্ষমতা (-40℃~60℃, 15g শক)।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন

,

জড়তা নেভিগেশন সিস্টেম উচ্চ নির্ভুলতা

মাসের পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

≤20μg

মাস স্কেল ফ্যাক্টর নির্ভুলতা:

≤20ppm

পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

.00.008 °/ঘন্টা

স্কেল ফ্যাক্টর নির্ভুলতা:

≤20ppm

এলোমেলো হাটা:

≤0.003°/√ঘণ্টা

কম্পন:

20~2000Hz, 6.06g

এমটিবিএফ:

15000 ঘন্টা

পণ্য বিবরণ

এভিয়েশন নেভিগেশন TDL45C এয়ারবোর্নে অপটিক্যাল জাইরো ইনারশিয়াল নেভিগেশন

টিডিএল৪৫সি বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেম (আইএনএস) অপটিক্যাল জাইরো এবং কোয়ার্টজ অ্যাক্সিলরোমিটারকে মূল সেন্সর হিসেবে ব্যবহার করে।স্ট্র্যাপডাউন বা ডিথারড (মডুলেটেড) নেভিগেশন আর্কিটেকচার ব্যবহার করেউন্নত নেভিগেশন সফটওয়্যার উচ্চ গতিতে তথ্য প্রক্রিয়াকরণ রিয়েল টাইম নেভিগেশন তথ্য প্রদান করতে. এই সিস্টেম উপগ্রহ, স্বর্গীয়, উচ্চতা মিটার, রেডিও,এবং ব্যবহারকারীর প্রয়োজনীয়তা উপর ভিত্তি করে চাক্ষুষ ন্যাভিগেশন ইনপুট, সম্পূর্ণ প্ল্যাটফর্ম নেভিগেশন পরামিতি প্রদানের জন্য বিশুদ্ধ ইনার্শিয়াল এবং মাল্টি-সেন্সর ফিউশন সহ একাধিক অপারেটিং মোড সমর্থন করে।

অ্যাপ্লিকেশন ক্ষেত্র

ফিক্সড-উইং ইউএভি, রোটারি-উইং ইউএভি এবং বিশেষায়িত বিমানবাহী যানবাহনের জন্য উপযুক্ত।

পারফরম্যান্স বৈশিষ্ট্য

কম্পন হস্তক্ষেপ এবং ফ্লাইট নেভিগেশন সিস্টেমের সাথে উভয় স্থির স্থল প্ল্যাটফর্মের জন্য সারিবদ্ধতা ক্ষমতা সক্ষম করে
অভিযোজিত সমন্বয় মোড স্যুইচিং বৈশিষ্ট্য (স্ব-সমন্বয়, চলমান-বেস সমন্বয়, স্থানান্তর সমন্বয়) মিশন নির্দিষ্ট প্রয়োজনীয়তা পূরণ করতে
স্যাটেলাইট, আকাশ, ব্যারোমেট্রিক, রেডিও এইডস এবং ভিজ্যুয়াল ওডোমেট্রি ইনপুট সহ উন্নত সেন্সর ফিউশন প্রযুক্তির মাধ্যমে মাল্টি-সোর্স নেভিগেশন ডেটা একীভূত করে
রিয়েল টাইমে ত্রুটি নির্ণয় এবং সতর্কতা প্রক্রিয়া সহ অন্তর্নির্মিত স্বাস্থ্য পর্যবেক্ষণ অন্তর্ভুক্ত করে

টেকনিক্যাল স্পেসিফিকেশন

প্রকার	TDL45C
অ্যাক্সিলেরোমিটার
মাস বায়াস পুনরাবৃত্তিযোগ্যতা	≤20μg
মাস স্কেল ফ্যাক্টর নির্ভুলতা	≤20 পিপিএম
জাইরো
পক্ষপাত পুনরাবৃত্তিযোগ্যতা	≤0.008°/ঘন্টা
স্কেল ফ্যাক্টর নির্ভুলতা	≤20 পিপিএম
এলোমেলো হাঁটা	≤0.003°/√ ঘন্টা
বৈশিষ্ট্য
অবস্থান নির্ভুলতা (শুদ্ধ ইনার্টি)	≤1nm/12h
অবস্থান নির্ভুলতা (ইনার্শিয়াল নেভিগেশন স্যাটেলাইট সংমিশ্রণ)	স্যাটেলাইটের চেয়েও ভালো
গতির নির্ভুলতা (শুদ্ধ ইনার্টি)	≤1.0m/s
গতির নির্ভুলতা (ইনার্শিয়াল নেভিগেশন স্যাটেলাইট সংমিশ্রণ)	≤0.2m/s
কৌণিক হার	≥±400°/সেকেন্ড
কৌণিক ত্বরণ	100000°/সেকেন্ড2
ত্বরণ	> ২৫ গ্রাম
কৌণিক মনোভাব	যে কোন দিকনির্দেশ
সমন্বয় সময়	≤১৫ মিনিট
ইনপুট/আউটপুট	3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট
সমন্বয় সময়	<১৫ মিনিট
এএইচআরএস অ্যাপ্লিকেশনের পারফরম্যান্স
রুটের নির্ভুলতা (শুদ্ধ ইনার্টি)	≤0.1° সেকেন্ড ((L)
রুট সঠিকতা (স্যাটেলাইট নেভিগেশন সংমিশ্রণ)	≤০.০৫° সেকেন্ড ((L)
পিচ অ্যান্ড রোল নির্ভুলতা (খাঁটি ইনার্টি)	≤0.05°
পিচ অ্যান্ড রোল যথার্থতা (স্যাটেলাইট নেভিগেশন সংমিশ্রণ)	≤0.02°
বিদ্যুৎ খরচ	<40W
মাত্রা	২৩২১৮৬১৬০
ওজন	< ৮.২ কেজি
তাপমাত্রা	-40°C থেকে 60°C
শক	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
ইনপুট ভোল্টেজ	DC24V ((± 25%)
ঠান্ডা	মনিটরিং প্লেটের সাথে সংযোগ
কম্পন	20~2000Hz, 6.06g
এমটিবিএফ	>১৫০০০ ঘন্টা
