গুণ স্থলবাহিনী ন্যাভিগেশন TDF61A ≤50μg Bias Repeatability, >20000 ঘন্টা MTBF এবং ≤5min সমন্বয় সময় সহ যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম কারখানা

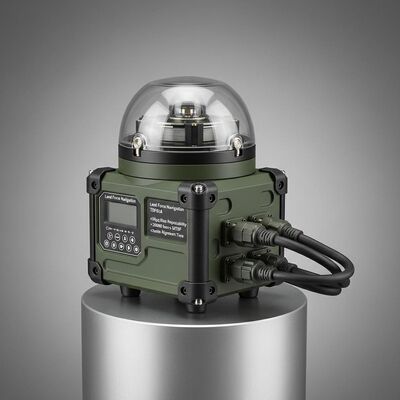

স্থলবাহিনী ন্যাভিগেশন TDF61A ≤50μg Bias Repeatability, >20000 ঘন্টা MTBF এবং ≤5min সমন্বয় সময় সহ যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম

Name: স্থলবাহিনী ন্যাভিগেশন TDF61A ≤50μg Bias Repeatability, >20000 ঘন্টা MTBF এবং ≤5min সমন্বয় সময় সহ যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf61a
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdf61a

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 10 সেট

ডেলিভারি সময়: ৫-৮ কার্যদিবস

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDF61A.pdf

PDF

পণ্যের সারসংক্ষেপ

TDF61A যানবাহন-মাউন্ট করা অপটিক্যাল গাইরো পজিশনিং ইকুইপমেন্ট ≤0.03°/ঘন্টা বায়াস রিপিটেবিলিটি এবং 20,000 ঘন্টা MTBF সহ উচ্চ-নির্ভুল নেভিগেশন অফার করে। বৈশিষ্ট্যগুলি গতিশীল প্রান্তিককরণ, মাল্টি-মোড অপারেশন (ZUPT/ইন্টিগ্রেটেড নেভিগেশন), এবং চরম পরিস্থিতিতে শক্তিশালী কর্মক্ষমতা (-40℃~60℃)।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

আইএনএস জড়তা নেভিগেশন সিস্টেম

,

অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সরঞ্জাম

,

যান-মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম

মাসের পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

≤50μg

মাস স্কেল ফ্যাক্টর নির্ভুলতা:

≤50ppm

পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

.0.03 °/ঘন্টা, 1σ

স্কেল ফ্যাক্টর নির্ভুলতা:

≤50ppm

এলোমেলো হাটা:

≤0.01 °/√HR

কম্পন:

20~2000Hz, 6.06g

এমটিবিএফ:

20000 ঘন্টা

পণ্য বিবরণ

স্থলবাহিনী ন্যাভিগেশন যানবাহন-মাউন্ট অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সরঞ্জাম TDF61A

স্থলবাহিনী ন্যাভিগেশন TDF61A যানবাহন মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সরঞ্জাম

পণ্যের সংক্ষিপ্ত বিবরণ

যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন ডিভাইসটি লেজার বা ফাইবার অপটিক জাইরো এবং কোয়ার্টজ এক্সিলারেমিটারকে মূল সেন্সর হিসাবে ব্যবহার করে।উন্নত নেভিগেশন সফটওয়্যারের সাথে একটি স্ট্র্যাপডাউন ইনার্শিয়াল নেভিগেশন সিস্টেম আর্কিটেকচার ব্যবহার করা, এটি রিয়েল-টাইম নেভিগেশন তথ্য সরবরাহ করে। পণ্য সিরিজটি শূন্য-গতির আপডেট (ZUPT), ইনার্শিয়াল / স্যাটেলাইট-ভিত্তিক ইন্টিগ্রেটেড নেভিগেশন সহ একাধিক অপারেটিং মোড সরবরাহ করে,এবং ইনার্শিয়াল/ওডোমিটার ইন্টিগ্রেটেড নেভিগেশন, যা বিভিন্ন যানবাহন মাউন্ট প্ল্যাটফর্মের জন্য ব্যাপক যানবাহন নেভিগেশন পরামিতি প্রদান করে।

অ্যাপ্লিকেশন ক্ষেত্র

ভূতাত্ত্বিক জরিপ যানবাহন
ট্যাংক এবং স্বচালিত আর্টিলারি
পদাতিক যুদ্ধ যানবাহন
চালকবিহীন যানবাহন
উচ্চ গতির ট্রেন
কৃষি যন্ত্রপাতি

পারফরম্যান্স বৈশিষ্ট্য

স্ট্যাটিক বা ডাইনামিক (চলমান) অবস্থায় সমন্বয় এবং প্রারম্ভিকীকরণের সক্ষম
স্বয়ংক্রিয় নেভিগেশন, শূন্য গতি আপডেট (ZUPT) এবং ওডোমিটার এবং/অথবা স্যাটেলাইট ভিত্তিক সিস্টেমের সাথে সমন্বিত নেভিগেশন বৈশিষ্ট্যযুক্ত
উচ্চ অক্ষাংশ (± 65°), অত্যন্ত ঠান্ডা এবং উচ্চ উচ্চতা অঞ্চলে ব্যবহারের জন্য উপযুক্ত
উচ্চ নির্ভরযোগ্যতা নকশা

টেকনিক্যাল স্পেসিফিকেশন

মডেল

TDF61A

অ্যাক্সিলেরোমিটার পারফরম্যান্স

মাস বায়াস পুনরাবৃত্তিযোগ্যতা	≤ ৫০ মাইক্রোগ্রাম
মাস স্কেল ফ্যাক্টর নির্ভুলতা	≤৫০ পিপিএম

জাইরো পারফরম্যান্স

পক্ষপাত পুনরাবৃত্তিযোগ্যতা	≤০.০৩°/ঘন্টা,১σ
স্কেল ফ্যাক্টর নির্ভুলতা	≤৫০ পিপিএম
এলোমেলো হাঁটা	≤0.01°/√ ঘন্টা

সিস্টেমের বৈশিষ্ট্য

কৌণিক হার	≥±400°/সেকেন্ড
কৌণিক ত্বরণ	100000°/সেকেন্ড2
ত্বরণ	>৪০ গ্রাম
কৌণিক মনোভাব	যে কোন দিকনির্দেশ
সমন্বয় সময়	≤5 মিনিট

ইনপুট/আউটপুট

ইন্টারফেস

3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট

অবস্থান নির্ভুলতা

ইনার্শিয়াল নেভিগেশন/ওডোমিটার সংমিশ্রণ	≤১%D
উত্তর খোঁজা/নির্দেশনা সঠিকতা	≤5.0 মিলি
বেয়ারিং রক্ষণাবেক্ষণ নির্ভুলতা/2h	≤6.0 মিলি
সমন্বিত নেভিগেশন অবস্থান নির্ভুলতা	≤3.0 মিলি

এএইচআরএস অ্যাপ্লিকেশনের পারফরম্যান্স

রুট সঠিকতা	≤3.0 মিলি
পিচ অ্যান্ড রোল যথার্থতা	≤1.0 মিলি

শারীরিক বৈশিষ্ট্য

বিদ্যুৎ খরচ	<১৫ ওয়াট
মাত্রা	১১০১১০১০০ মিমি
ওজন	< ১.৭ কেজি
অপারেটিং তাপমাত্রা	-40°C থেকে 60°C
শক প্রতিরোধের	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
ইনপুট ভোল্টেজ	DC24V ((± 25%)
ঠান্ডা করার পদ্ধতি	মনিটরিং প্লেটের সাথে সংযোগ
কম্পন প্রতিরোধের	20~2000Hz, 6.06g
এমটিবিএফ	>২০,০০০ ঘন্টা
