পণ্যের বিবরণ:
|
| মাসের পক্ষপাত পুনরাবৃত্তিযোগ্যতা: | ≤10μg | মাস স্কেল ফ্যাক্টর নির্ভুলতা: | ≤10ppm |
|---|---|---|---|
| পক্ষপাত পুনরাবৃত্তিযোগ্যতা: | ≤0.01°/ঘণ্টা | স্কেল ফ্যাক্টর নির্ভুলতা: | ≤5 পিপিএম |
| এলোমেলো হাটা: | ≤0.003 °/√hr | কৌণিক হার: | ≥ ± 400 °/সেকেন্ড |
| কৌণিক ত্বরণ: | 100000 °/সেক 2 | এমটিবিএফ: | 15000 ঘন্টা |

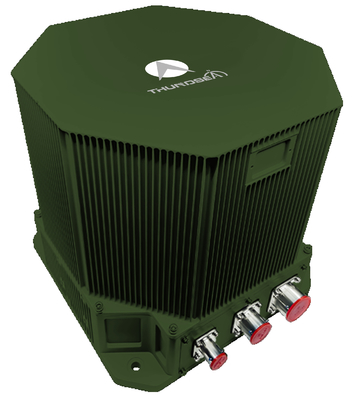

স্থলবাহিনী ন্যাভিগেশন TDL45C যানবাহন মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সরঞ্জাম
১ পরিচিতি
যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন ডিভাইসটি লেজার বা ফাইবার অপটিক জাইরো এবং কোয়ার্টজ অ্যাক্সিলারেমিটারকে মূল সেন্সর হিসাবে ব্যবহার করে।এটি একটি স্ট্র্যাপডাউন ইনার্শিয়াল নেভিগেশন সিস্টেম আর্কিটেকচার ব্যবহার করে এবং রিয়েল টাইমে নেভিগেশন তথ্য প্রদানের জন্য উন্নত নেভিগেশন সফটওয়্যার চালায়এই পণ্য সিরিজটিতে শূন্য গতির আপডেট (জেডইউপিটি), ইনার্শিয়াল/স্যাটেলাইট ভিত্তিক ইন্টিগ্রেটেড নেভিগেশন এবং ইনার্শিয়াল/ওডোমিটার ইন্টিগ্রেটেড নেভিগেশন সহ একাধিক অপারেটিং মোড রয়েছে।এটি ব্যবহারকারীদের গাড়ির জন্য সম্পূর্ণ নেভিগেশন পরামিতি প্রদান করে, বিভিন্ন যানবাহন মাউন্ট প্ল্যাটফর্মের চাহিদা পূরণ করে।
2অ্যাপ্লিকেশন ক্ষেত্র
অপটিক্যাল জাইরো পজিশনিং সিস্টেম বিভিন্ন যানবাহন প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ যার মধ্যে রয়েছে ভূতাত্ত্বিক জরিপ যানবাহন, সাঁজোয়া যুদ্ধ প্ল্যাটফর্ম (ট্যাঙ্ক, স্বচালিত আর্টিলারি,পদাতিক যুদ্ধ যানবাহন), ড্রোন স্থল যানবাহন (ইউজিভি), উচ্চ গতির রেল সিস্টেম, কৃষি যন্ত্রপাতি, এবং অন্যান্য যান্ত্রিক প্ল্যাটফর্ম যা সঠিক নেভিগেশন প্রয়োজন।এই বহুমুখী সমাধান বেসামরিক জুড়ে অবস্থান প্রয়োজন পূরণ, সামরিক এবং শিল্প অ্যাপ্লিকেশন।
3পারফরম্যান্স বৈশিষ্ট্য
এটিতে স্বয়ংক্রিয় ন্যাভিগেশন, শূন্য গতির আপডেট (ZUPT) এবং ওডোমিটার এবং/অথবা উপগ্রহ ভিত্তিক সিস্টেমের সাথে সমন্বিত ন্যাভিগেশন রয়েছে।
স্ট্যাটিক বা ডায়নামিক (চলমান) অবস্থায় সমন্বয় এবং সূচনা করতে সক্ষম।
উচ্চ অক্ষাংশ (± 65 °), অত্যন্ত ঠান্ডা এবং উচ্চ উচ্চতা অঞ্চলে ব্যবহারের জন্য উপযুক্ত।
উচ্চ নির্ভরযোগ্যতা।
৪ প্রধান পরামিতি
| প্রকার | TDL45C | |
| অ্যাক্সিলেরোমিটার | মাস বায়াস পুনরাবৃত্তিযোগ্যতা | ≤10μg |
| মাস স্কেল ফ্যাক্টর নির্ভুলতা | ≤10 পিপিএম | |
| জাইরো | পক্ষপাত পুনরাবৃত্তিযোগ্যতা | ≤0.01°/ঘন্টা |
| স্কেল ফ্যাক্টর নির্ভুলতা | ≤ ৫ পিপিএম | |
| এলোমেলো হাঁটা | ≤0.003°/√ ঘন্টা | |
| বৈশিষ্ট্য | কৌণিক হার | ≥±400°/সেকেন্ড |
| কৌণিক ত্বরণ | 100000°/সেকেন্ড2 | |
| ত্বরণ | > ২৫ গ্রাম | |
| কৌণিক মনোভাব | যে কোন দিকনির্দেশ | |
| সমন্বয় সময় | ≤১৫ মিনিট | |
| ইনপুট/আউটপুট | 3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট | |
| অবস্থান নির্ভুলতা | উত্তর খোঁজা/নির্দেশনা সঠিকতা | ≤ ৫ মিটার |
| ইনার্শিয়াল নেভিগেশন/ওডোমিটার সংমিশ্রণ | ≤0.05%D | |
| উত্তর খোঁজা/নির্দেশনা সঠিকতা | ≤0.3 মিলি | |
| বেয়ারিং রক্ষণাবেক্ষণ নির্ভুলতা/2h | ≤0.3 মিলি | |
| সমন্বিত নেভিগেশন অবস্থান নির্ভুলতা | ≤0.2 মিলি | |
| এএইচআরএস অ্যাপ্লিকেশনের পারফরম্যান্স | রুট সঠিকতা | ≤0.2 মিলি |
| পিচ অ্যান্ড রোল যথার্থতা | ≤0.2 মিলি | |
| বৈশিষ্ট্য | বিদ্যুৎ খরচ | <40W |
| মাত্রা | -- | |
| ওজন | < ৮.২ কেজি | |
| তাপমাত্রা | -40°C থেকে 60°C | |
| শক | ১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি | |
| ইনপুট ভোল্টেজ | DC24V ((± 25%) | |
| ঠান্ডা | মনিটরিং প্লেটের সাথে সংযোগ | |
| কম্পন | ২০-২০০০ হার্জ,6.০৬ গ্রাম | |
| এমটিবিএফ | >১৫০০০ ঘন্টা | |
