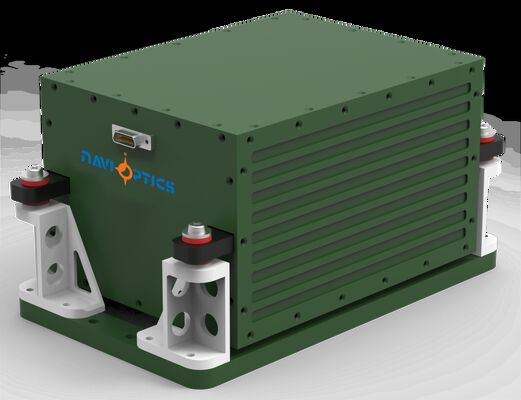

গুণ TDL46A ≤0.3%D অবস্থান নির্ভুলতা ≤8min সমন্বয় সময় এবং উচ্চ নির্ভরযোগ্যতা ইনার্শিয়াল নেভিগেশন সিস্টেমের সাথে যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম কারখানা

TDL46A ≤0.3%D অবস্থান নির্ভুলতা ≤8min সমন্বয় সময় এবং উচ্চ নির্ভরযোগ্যতা ইনার্শিয়াল নেভিগেশন সিস্টেমের সাথে যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম

Name: TDL46A ≤0.3%D অবস্থান নির্ভুলতা ≤8min সমন্বয় সময় এবং উচ্চ নির্ভরযোগ্যতা ইনার্শিয়াল নেভিগেশন সিস্টেমের সাথে যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl46a
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdl46a

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 10 সেট

ডেলিভারি সময়: ৫-৮ কার্যদিবস

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDL46A.pdf

PDF

পণ্যের সারসংক্ষেপ

TDL46A যানবাহন-মাউন্ট করা অপটিক্যাল গাইরো পজিশনিং সরঞ্জাম ≤10m নির্ভুলতার সাথে উচ্চ-নির্ভুল নেভিগেশন অফার করে, একাধিক ইন্টিগ্রেশন মোড সমর্থন করে (ZUPT/GNSS/odometer), এবং চরম পরিস্থিতিতে কাজ করে (-40℃~60℃)। সামরিক এবং শিল্প যানবাহনে নির্ভরযোগ্য পারফরম্যান্সের জন্য কম বিদ্যুত খরচ (<20W), কমপ্যাক্ট ডিজাইন এবং 20,000+ ঘন্টা MTBF বৈশিষ্ট্য।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সরঞ্জাম

,

যানবাহনে লাগানো অপটিক্যাল গিরো সরঞ্জাম

,

যানবাহনে লাগানো ইনার্শিয়াল পরিমাপ ইউনিট

পণ্য বিবরণ

স্থলবাহিনী ন্যাভিগেশন TDL46A অপটিক্যাল গিরো পজিশনিং ওরিয়েন্টেশন সরঞ্জাম যানবাহন মাউন্ট করা

TDL46A যানবাহন-মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সিস্টেমটি উন্নত লেজার বা ফাইবার অপটিক জাইরোস্কোপগুলিকে কোয়ার্টজ অ্যাক্সিলারোমিটারের সাথে মিলিত করে কোর ইনার্শিয়াল সেন্সর হিসাবে ব্যবহার করে।উন্নত নেভিগেশন অ্যালগরিদম সহ একটি স্ট্র্যাপডাউন ইনার্শিয়াল নেভিগেশন সিস্টেম (SINS) আর্কিটেকচার ব্যবহার করে, এটি বিভিন্ন যানবাহন প্ল্যাটফর্ম অ্যাপ্লিকেশনের জন্য রিয়েল-টাইম পজিশনিং, ওরিয়েন্টেশন এবং নেভিগেশন ডেটা সরবরাহ করে।

অপারেশনাল ক্যাপাসিটি

এই সিস্টেমটি শূন্য গতির আপডেট (ZUPT), GNSS/INS ইন্টিগ্রেটেড নেভিগেশন এবং ওডোমিটার/INS ইন্টিগ্রেটেড নেভিগেশন সহ একাধিক অপারেটিং মোড সমর্থন করে।বিভিন্ন অপারেশনাল স্কেনারি জুড়ে যানবাহনের নেভিগেশন প্যারামিটারগুলির বিস্তৃত সরবরাহ.

অ্যাপ্লিকেশন ক্ষেত্র

ভূতাত্ত্বিক জরিপ যানবাহন
ট্যাংক এবং বর্মযুক্ত যানবাহন
স্বচালিত আর্টিলারি সিস্টেম
পদাতিক যুদ্ধ যানবাহন
চালকবিহীন স্থল যানবাহন
উচ্চ গতির ট্রেন
কৃষি যন্ত্রপাতি

পারফরম্যান্স বৈশিষ্ট্য

উচ্চ অক্ষাংশ অঞ্চলে (± 65°), চরম ঠান্ডা এবং উচ্চ উচ্চতার পরিবেশে অপারেটিং
শূন্য গতির আপডেটের সাথে স্বায়ত্তশাসিত নেভিগেশন ক্ষমতা (ZUPT)
ওডোমিটার এবং স্যাটেলাইট-ভিত্তিক সিস্টেমের সাথে ইন্টিগ্রেটেড নেভিগেশন
চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য উচ্চ নির্ভরযোগ্যতা
স্ট্যাটিক এবং ডায়নামিক (চলমান) উভয় অবস্থায় সারিবদ্ধতা এবং সূচনা

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার প্রকার	স্পেসিফিকেশন
মডেল	TDL46A
অ্যাক্সেলরোমিটার - মাস বিয়াস পুনরাবৃত্তিযোগ্যতা	≤20μg
অ্যাক্সিলেরোমিটার - মাস স্কেল ফ্যাক্টর নির্ভুলতা	≤20 পিপিএম
জাইরো-বিয়াস পুনরাবৃত্তিযোগ্যতা	≤0.008°/ঘন্টা
জাইরো - স্কেল ফ্যাক্টর যথার্থতা	≤ ৫ পিপিএম
জাইরো - এলোমেলো হাঁটা	≤0.003°/√ ঘন্টা
কৌণিক হার	≥±400°/সেকেন্ড
কৌণিক ত্বরণ	100000°/সেকেন্ড2
ত্বরণ	> ২৫ গ্রাম
কৌণিক মনোভাব	যে কোন দিকনির্দেশ
সমন্বয় সময়	≤8 মিনিট
ইনপুট/আউটপুট	3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট
অবস্থান নির্ভুলতা - উত্তর অনুসন্ধান / ওরিয়েন্টেশন	≤ ১০ মিটার
ইনার্শিয়াল নেভিগেশন/ওডোমিটার সংমিশ্রণ	≤0.3%D
উত্তর সন্ধান / ওরিয়েন্টেশন যথার্থতা	≤1.0 মিলি
বেয়ারিং সঠিকতা বজায় রাখা/2h	≤1.5 মিলি
সমন্বিত নেভিগেশন অবস্থান নির্ভুলতা	≤0.75 মিলি
এএইচআরএস অ্যাপ্লিকেশন - শিরোনাম সঠিকতা	≤0.75 মিলি
এএইচআরএস অ্যাপ্লিকেশন - পিচ অ্যান্ড রোল নির্ভুলতা	≤0.35 মিলি
বিদ্যুৎ খরচ	<২০ ওয়াট
মাত্রা	195160108 মিমি
ওজন	<3.9kg
অপারেটিং তাপমাত্রা	-40°C থেকে +60°C
শক প্রতিরোধের	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
ইনপুট ভোল্টেজ	DC24V (± 25%)
ঠান্ডা করার পদ্ধতি	মনিটরিং প্লেটের সাথে সংযোগ
কম্পন প্রতিরোধের	২০-২০০০ হার্জ, ৬.০৬ গ্রাম
এমটিবিএফ	>২০,০০০ ঘন্টা
