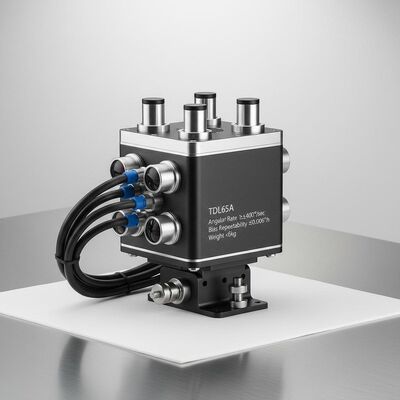

গুণ TDL65A যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম যার কৌণিক রেট ≥±400°/সেকেন্ড, বায়াস পুনরাবৃত্তিযোগ্যতা ≤0.006°/ঘন্টা এবং ওজন <6kg কারখানা

TDL65A যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম যার কৌণিক রেট ≥±400°/সেকেন্ড, বায়াস পুনরাবৃত্তিযোগ্যতা ≤0.006°/ঘন্টা এবং ওজন <6kg

Name: TDL65A যানবাহনে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং সরঞ্জাম যার কৌণিক রেট ≥±400°/সেকেন্ড, বায়াস পুনরাবৃত্তিযোগ্যতা ≤0.006°/ঘন্টা এবং ওজন <6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl65a
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdl65a

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 10 সেট

ডেলিভারি সময়: ৫-৮ কার্যদিবস

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDL65A.pdf

PDF

পণ্যের সারসংক্ষেপ

TDL65A যানবাহন-মাউন্ট করা অপটিক্যাল গাইরো সিস্টেম ≤0.006°/ঘ বায়াস পুনরাবৃত্তিযোগ্যতা এবং ≥±400°/সেকেন্ড কৌণিক হার প্রদান করে। ট্যাঙ্ক, UAV এবং জরিপ যানবাহনের জন্য ZUPT, GNSS এবং ওডোমিটার ইন্টিগ্রেশন সমর্থন করে। 20,000+ ঘন্টা MTBF সহ চরম পরিস্থিতিতে (-40℃~60℃) কাজ করে।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

উন্নত জড়তা নেভিগেশন সিস্টেম

,

যান-সংযুক্ত জড়তা নেভিগেশন সিস্টেম

পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

≤0.006°/ঘণ্টা

স্কেল ফ্যাক্টর নির্ভুলতা:

≤3 পিপিএম

এলোমেলো হাটা:

≤0.0015 °/√HR

কৌণিক হার:

≥±400°/সেকেন্ড

মাত্রা:

193 × 169 × 160

ওজন:

＜ 6 কেজি

পণ্য বিবরণ

উন্নত স্থলবাহিনী ন্যাভিগেশন TDL65A যানবাহন মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সরঞ্জাম

টিডিএল৬৫এ গাড়িতে মাউন্ট করা অপটিক্যাল জাইরো পজিশনিং এবং ওরিয়েন্টেশন সিস্টেম লেজার/ফাইবার অপটিক জাইরো এবং কোয়ার্টজ অ্যাক্সিলরোমিটারকে মূল সেন্সর হিসেবে ব্যবহার করে।উন্নত নেভিগেশন অ্যালগরিদম সহ একটি স্ট্র্যাপডাউন ইনার্শিয়াল নেভিগেশন আর্কিটেকচার গ্রহণ করা, এটি রিয়েল-টাইম পজিশনিং ডেটা সরবরাহ করে। এই পণ্য সিরিজটি শূন্য গতি আপডেট (জেডব্লিউপিটি), জিএনএসএস-সহায়তাযুক্ত ইনার্শিয়াল নেভিগেশন,এবং ওডোমিটার সহকারী ইনার্শিয়াল নেভিগেশন.

অ্যাপ্লিকেশন ক্ষেত্র

ভূতাত্ত্বিক জরিপ যানবাহন
ট্যাংক এবং স্বচালিত আর্টিলারি
পদাতিক যুদ্ধ যানবাহন
চালকবিহীন যানবাহন
উচ্চ গতির ট্রেন
কৃষি যন্ত্রপাতি

পারফরম্যান্স বৈশিষ্ট্য

স্বায়ত্তশাসিত নেভিগেশন ক্ষমতা
শূন্য গতি আপডেট (ZUPT) ফাংশন
ওডোমিটার এবং স্যাটেলাইট-ভিত্তিক সিস্টেমের সাথে ইন্টিগ্রেটেড নেভিগেশন
উচ্চ নির্ভরযোগ্যতা নকশা
উচ্চ অক্ষাংশ (± 65°), অত্যন্ত ঠান্ডা এবং উচ্চ উচ্চতা অঞ্চলের জন্য উপযুক্ত
স্ট্যাটিক বা ডাইনামিক (চলমান) অবস্থায় সমন্বয় এবং প্রারম্ভিকীকরণের সক্ষম

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার প্রকার	স্পেসিফিকেশন
মডেল	TDL65A
অ্যাক্সেলরোমিটার বায়াস পুনরাবৃত্তিযোগ্যতা	≤10μg
অ্যাক্সেলরোমিটার স্কেল ফ্যাক্টর যথার্থতা	≤10 পিপিএম
জাইরো বায়াস পুনরাবৃত্তিযোগ্যতা	≤0.006°/ঘন্টা
জাইরো স্কেল ফ্যাক্টর যথার্থতা	≤3ppm
জাইরো র্যান্ডম ওয়াক	≤0.0015°/√ ঘন্টা
কৌণিক হার	≥±400°/সেকেন্ড
কৌণিক ত্বরণ	100000°/সেকেন্ড2
ত্বরণ	> ২৫ গ্রাম
কৌণিক মনোভাব	যে কোন দিকনির্দেশ
সমন্বয় সময়	≤8 মিনিট
ইনপুট/আউটপুট	3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট
উত্তর সন্ধান / ওরিয়েন্টেশন যথার্থতা	≤7m
ইনার্শিয়াল নেভিগেশন/ওডোমিটার সংমিশ্রণ	≤0.2%D
বেয়ারিং সঠিকতা বজায় রাখা (2 ঘন্টা)	≤1.0 মিলি
সমন্বিত নেভিগেশন অবস্থান নির্ভুলতা	≤0.5 মিলি
এএইচআরএস শিরোনামের সঠিকতা	≤0.5 মিলি
এএইচআরএস পিচ অ্যান্ড রোল নির্ভুলতা	≤0.2 মিলি
বিদ্যুৎ খরচ	<৩০ ওয়াট
মাত্রা	193169160 মিমি
ওজন	< ৬ কেজি
অপারেটিং তাপমাত্রা	-40°C থেকে 60°C
শক প্রতিরোধের	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
ইনপুট ভোল্টেজ	DC24V ((± 25%)
ঠান্ডা করার পদ্ধতি	মনিটরিং প্লেটের সাথে সংযোগ
কম্পন প্রতিরোধের	20~2000Hz, 6.06g
এমটিবিএফ	>২০,০০০ ঘন্টা
