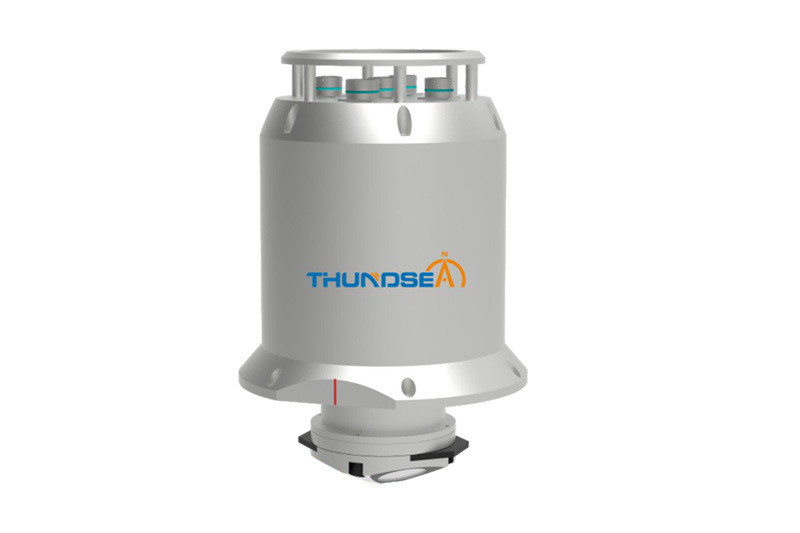

ছোট আকারের উচ্চ চাপের টিএফজি সিরিজ সাবসাইড ইনার্শিয়াল নেভিগেশন সিস্টেম

TFG005

TFG01

TFG03

TFG05

শিরোনাম ব্যাটারিরসালো

0.05 সিকান্ট অক্ষাংশ

0.1 সিকান্ট অক্ষাংশ আরএমএস

0.3 সিকান্ট অক্ষাংশ আরএমএস

0.5 সিকান্ট অক্ষাংশ আরএমএস

রোল অ্যান্ড পিচ নির্ভুলতা

0.01 আরএমএস

0.05 আরএমএস

উত্তোলনের নির্ভুলতা

৫ সেমি অথবা৫%

5厘米 অথবা৫% ((延延)

সমন্বয় সময়

১০ মিনিট

এঙ্গুলাrহার

≥300°/s

≥৩০০/সেকেন্ড

≥৫০০/সেকেন্ড

পজিশনিং যথার্থতা (DVL)

0.৩% ডি (ডি হল দূরত্ব) ১%D (D হল দূরত্ব)

পজিশনিং সঠিকতাজিএনএসএস)

20m,1σ

শক্তি

অপারেটিং অক্ষাংশ

±80°

পাওয়ার সাপ্লাই

১৮-৩৬ ভিডিসি

ইন্টারফেস

পিঅপরিহার্যতা

১৬ ওয়াট

১৬ ওয়াট

সিরিয়াল (বি-ডি)র(সংশ্লিষ্ট)

4 x কনফিগারযোগ্য RS-232 / RS-422

সিরিয়াল (শুধুমাত্র ট্রান্সমিশন)

4 x কনফিগারউরসক্ষম RS-232 / RS-422

ইথারনেট

10 / 100MB

তথ্য বিন্যাস

NMEA 0183 / IEC 61162

শারীরিক বৈশিষ্ট্য

সহায়ক ইনপুট

জিএনএসএস,ইএম লোগ,ডিভিএল,ইউএসবিএল/এলবিএল,গভীরতা সেন্সর

মাত্রা

4000m

210এম এম(Φ) x330মিমি(h)

180মিমি(Φ) x 310mm ((h)

6000m

220এম এম(Φ) x330মিমি(h)

18০ মিমি(Φ) x 310mm ((h)

বায়ুতে ওজন

4000m

18.5কেজি

14.2কেজি

6000m

21.3কেজি

17.6কেজি

ওজন পানিতে

4000m

10.1কেজি

8.5কেজি

6000m

12কেজি

10.2কেজি

উপাদান

4000m

টাইটানিয়াম

পরিবেশগত

6000m

টাইটানিয়াম

এমটিবিএফ

100,000 ঘন্টা

ওপেপাখিগরম

-৪০°Cথেকে+৫৫°C

সংরক্ষণের তাপমাত্রা

-৫০°C+৭০ পর্যন্ত°C

পরিবেশগত

পূরণ করে বা অতিক্রম করেআমিইসি ৬০৯৪৫

ই এম সি

পূরণ করে বা অতিক্রম করেআমিইসি ৬০৯৪৫

ডব্লিউঅ্যান্ট্রি

২৪ মাসের গ্যারান্টি
