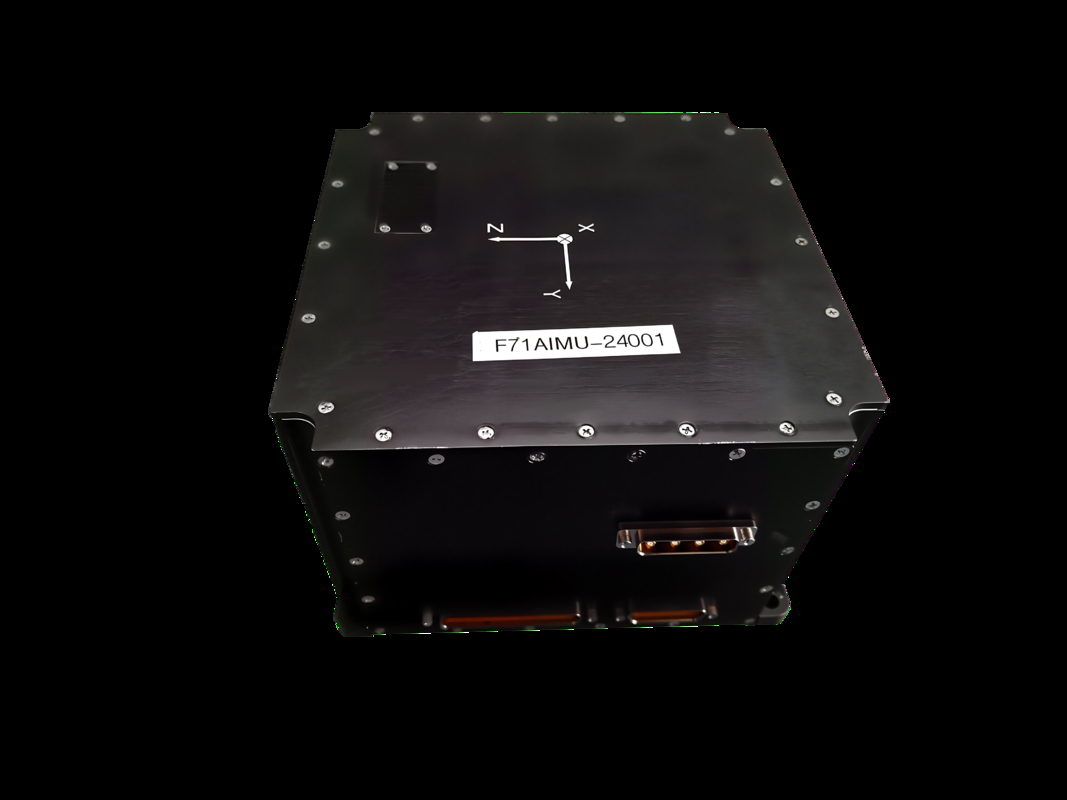

উচ্চ নির্ভুলতা TDF72IMU0 ফাইবার অপটিক ইনার্শিয়াল ইউনিট কম শক্তি খরচ

প্রকল্প

বিষয়বস্তু

আমিএনডিএক্স

নোট

জাইরোস্কোপের পারফরম্যান্স ইন্ডিকেটর

শূন্য পক্ষপাতিত্ব সূচক

শূন্য পক্ষপাতের স্থিতিশীলতা (100s)

0.01°/ঘন্টা

শূন্য পক্ষপাতের স্থিতিশীলতা (10s)

0.03°/ঘন্টা

পরিবর্তনশীল তাপমাত্রা শূন্য পক্ষপাত স্থিতিশীলতা

0.০৫°/ঘন্টা

স্কেল ফ্যাক্টর

পূর্ণ তাপমাত্রা স্কেল ফ্যাক্টর

≤১৫০ পিপিএম

অন্যান্য সূচক

Rঅ্যান্ডম ওয়াক কোয়ালিফায়েন্ট

0.002°/ঘন্টা

আমিnput পরিসীমা

৪০০°/সেকেন্ড

অ্যাক্সিলেরোমিটারের পারফরম্যান্স ইনডিকেটর

বিচ্যুতি সূচক

ডিভিয়েশন মাসিক ব্যাপক ত্রুটি

২০ মাইক্রোগ্রাম

শূন্য পক্ষপাতিত্ব সূচক

শূন্য পক্ষপাত তাপমাত্রা সংবেদনশীলতা

20μg/°C

স্কেল ফ্যাক্টর

স্কেল ফ্যাক্টর মাসিক ব্যাপক ত্রুটি

২০ পিপিএম

স্কেল ফ্যাক্টর তাপমাত্রা সংবেদনশীলতা

২০ পিপিএম/°সি

পরিসীমা সূচক

আমিnput পরিসীমা

±20g

পুরো মেশিনের বৈশিষ্ট্য

পরিবেশগত কর্মক্ষমতা সূচক

ওপেরেশন তাপমাত্রা

-৪০°সি ০৬০°সি

এসতাপমাত্রা

-৪৫°সি ০৭০°সি

জিশক্তির প্রয়োজনীয়তা

পিওভার সরবরাহ

১৮৩৬ ভি ((ডিসি)

স্থিতিশীল শক্তি খরচ

≤15W

স্টার্টআপ পাওয়ার খরচ ≤ 25W

পিন

সংযোগ

সিগন্যালের নাম

সংকেত বৈশিষ্ট্য

1,2

বাহ্যিক বিদ্যুৎ সরবরাহ

পিসিএস পাওয়ার সাপ্লাই ইতিবাচক

২৪ ভোল্ট

3,4

পিসিএস পাওয়ার সাপ্লাই গ্রাউন্ড

পাওয়ার গ্রাউন্ড

5

200Hz সিগন্যাল আউটপুট

IMU_TX1+

আইএমইউ ডেটা আউটপুট ইতিবাচক

6

IMU_TX1-

আইএমইউ ডেটা আউটপুট নেতিবাচক

9

সিঙ্ক্রোনাইজেশন সিগন্যাল

IMU_SYN+

আইএমইউ সিঙ্ক্রোনাইজেশন সিগন্যাল ইতিবাচক

10

IMU_SYN-

আইএমইউ সিঙ্ক্রোনাইজেশন সিগন্যাল নেতিবাচক
