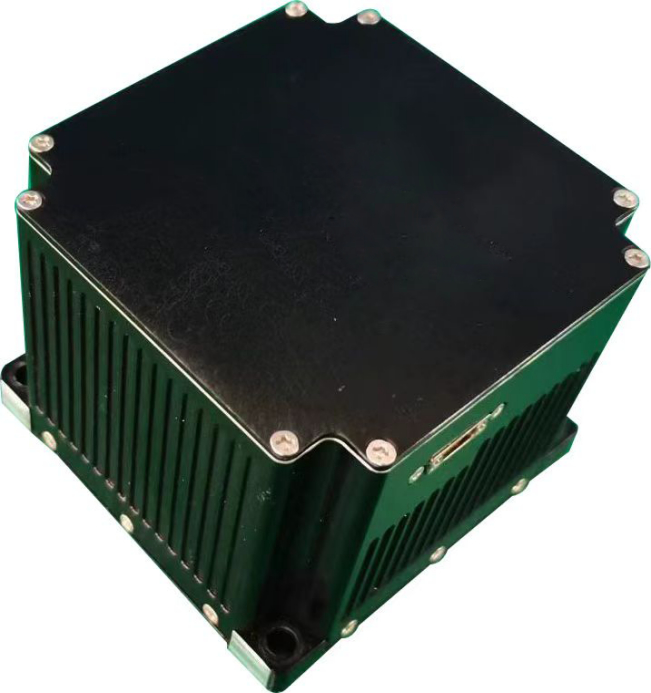

High Accuracy TDF37IMU0 Fiber Optic Inertial Unit Dynamic Measurement Functions

High Accuracy TDF37IMU0 Fiber Optic Inertial Unit Dynamic Measurement Functions
High Accuracy TDF37IMU0 Fiber Optic Inertial Unit Dynamic Measurement Functions

বড় ইমেজ :  High Accuracy TDF37IMU0 Fiber Optic Inertial Unit Dynamic Measurement Functions

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: NAVI OPTICS
সাক্ষ্যদান: CCS
মডেল নম্বার: Tdf37imu0
নথি: TDF37IMU0 Fiber Optic Inert...it.pdf
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: একটি সেট
প্যাকেজিং বিবরণ: কার্টন বক্স
পরিশোধের শর্ত: এল/সি, টি/টি
যোগাযোগ

High Accuracy TDF37IMU0 Fiber Optic Inertial Unit Dynamic Measurement Functions

বিবরণ
শূন্য পক্ষপাতের স্থায়িত্ব (10s): 0.2 °/ঘন্টা পরিবর্তনশীল তাপমাত্রা শূন্য পক্ষপাত স্থায়িত্ব (100s): 0.5 °/ঘন্টা
0.5 °/ঘন্টা স্কেল ফ্যাক্টর অনৈখিকতা: ≤20ppm এলোমেলো হাঁটার সহগ: 0.02°/√ঘণ্টা
ইনপুট ব্যাপ্তি: 400 °/s
বিশেষভাবে তুলে ধরা:

fiber optic inertial measurement unit

,

high accuracy IMU dynamic measurement

,

TDF37IMU0 inertial unit functions

High Accuracy TDF37IMU0 Fiber Optic Inertial Unit Dynamic Measurement Functions


♦ Overview

Fiber optic inertial units have the advantages of small size, light weight, low power consumption, and high accuracy. They can be used to design pure strapdown systems, meet the needs of new unmanned platforms, water/torpedo weapons, as well as land, airborne, and missile weapon platforms for small size and high-precision inertial unit equipment, and have dynamic measurement functions for carrier angular and linear motion information.



♦ Performance

Project Content Index Remark
Performance indicators of gyroscope
Zero bias indicator Zero bias stability (10s) 0.2°/h
Variable temperature zero bias stability (100s) 0.5°/h
Scale Factor Scale factor nonlinearity ≤20ppm
Other indicators random walk coefficient 0.02°/√h
input range 400°/s
Performance indicators of accelerometer
Deviation index Zero bias repeatability 0.3mg
Zero bias indicator Zero bias temperature sensitivity 50μg/℃
Scale Factor Scale factor repeatability 300ppm
Scale factor temperature sensitivity 20ppm/℃
Range indicator input range ±20g
Whole machine characteristics
Environmental performance indicators operation temperature -40℃～65℃
storage temperature -40℃～60℃
General requirements power supply 18～36V(DC)
Stable power consumption ≤8W Startup power consumption ≤ 15W



♦ Electrical interfaces

Pin Connectivity Signal Name Signal Characteristics
1,2 External power supply PCS power supply 24V
3,4
PCS Power Supply Power Ground
5 200Hz signal output IMU_TX1+ IMU data output positive
6
IMU_TX1- IMU data output negative
9 Synchronization signal IMU_SYN+ IMU synchronization signal positive
10
IMU_SYN- IMU synchronization signal negative



♦ Structural appearance and dimensions

High Accuracy TDF37IMU0 Fiber Optic Inertial Unit Dynamic Measurement Functions 0
