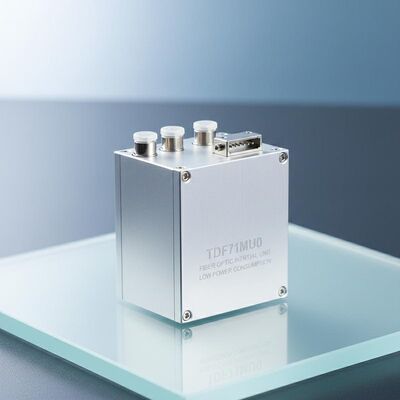

TDF71IMU0 ফাইবার অপটিক ইনর্শিয়াল ইউনিট: কমপ্যাক্ট (130×130×110mm), লাইটওয়েট (≤2.2kg), কম শক্তি (≤15W)। উচ্চ নির্ভুলতা: 0.01°/h গাইরো স্থায়িত্ব, 20μg অ্যাক্সিলোমিটার ত্রুটি। চালিত -40℃ থেকে 60℃, মানবহীন সিস্টেম এবং মিসাইল প্ল্যাটফর্মের জন্য আদর্শ।
| প্যারামিটার | স্পেসিফিকেশন | মূল্য | নোট |
|---|---|---|---|
| শূন্য পক্ষপাতিত্ব স্থিতিশীলতা (100s) | 0.01°/ঘন্টা | ||
| শূন্য পক্ষপাতিত্ব স্থিতিশীলতা (10s) | 0.03°/ঘন্টা | ||
| ভেরিয়েবল তাপমাত্রা শূন্য পক্ষপাত | 0.০৫°/ঘন্টা | ||
| পূর্ণ তাপমাত্রা স্কেল ফ্যাক্টর | ≤১৫০ পিপিএম | ||
| এলোমেলো হাঁটার সহগ | 0.002°/√h | ||
| ইনপুট রেঞ্জ | ৪০০°/সেকেন্ড |
| প্যারামিটার | স্পেসিফিকেশন | মূল্য | নোট |
|---|---|---|---|
| বিচ্যুতি মাসিক ত্রুটি | ২০ মাইক্রোগ্রাম | ||
| শূন্য পক্ষপাত তাপমাত্রা সংবেদনশীলতা | 20μg/°C | ||
| স্কেল ফ্যাক্টর মাসিক ত্রুটি | ২০ পিপিএম | ||
| স্কেল ফ্যাক্টর তাপমাত্রা সংবেদনশীলতা | ২০ পিপিএম/°সি | ||
| ইনপুট রেঞ্জ | ±20g |
| প্যারামিটার | স্পেসিফিকেশন | মূল্য | নোট |
|---|---|---|---|
| অপারেটিং তাপমাত্রা | -40°C থেকে 60°C | ||
| সংরক্ষণ তাপমাত্রা | -45°C থেকে 70°C | ||
| পাওয়ার সাপ্লাই | ১৮-৩৬ ভোল্ট ডিসি | ||
| স্থিতিশীল বিদ্যুৎ খরচ | ≤15W | স্টার্টআপঃ ≤25W |
| বাইট | বার্তার বিষয়বস্তু | প্রকার | নোট |
|---|---|---|---|
| ১-২ | ফ্রেম হেডার | চার্ | 0x5A,0x54 |
| 3 | ফ্রেমের দৈর্ঘ্য | চার্ | 0x1E |
| 4 | ফ্রেম আইডি | চার্ | 0x04 |
| ৫-৮ | ফ্রেম নম্বর | int | ২০০ হার্জ জমে থাকা |
| ৯-১১ | এক্স অ্যাক্সিলেরোমিটার আউটপুট | char*3 | নোট ১ |
| ১২-১৪ | Y অ্যাক্সিলেরোমিটার আউটপুট | char*3 | |
| ১৫-১৭ | Z অ্যাক্সিলেরোমিটার আউটপুট | char*3 | |
| ১৮-২০ | এক্স গিরোস্কোপ আউটপুট | char*3 | নোট ২ |
| ২১-২৩ | Y জাইরোস্কোপ আউটপুট | char*3 | |
| ২৪-২৬ | জাইরোস্কোপ আউটপুট | char*3 | |
| 27 | রিজার্ভ | চার্ | |
| ২৮-৩১ | রিজার্ভ | int | |
| ৩২-৩৩ | রিজার্ভ | ছোট | |
| 34 | চেকসাম | মোট বাইট 4-33 |
| পিন | সংযোগ | সিগন্যালের নাম | সিগন্যাল বৈশিষ্ট্য |
|---|---|---|---|
| 1,2 | বাহ্যিক বিদ্যুৎ সরবরাহ | পিসিএস পাওয়ার সাপ্লাই পজিটিভ | ২৪ ভোল্ট |
| 3,4 | পিসিএস পাওয়ার সাপ্লাই গ্রাউন্ড | পাওয়ার গ্রাউন্ড | |
| 5 | 200Hz সিগন্যাল আউটপুট | IMU_TX1+ | আইএমইউ ডেটা আউটপুট ইতিবাচক |
| 6 | IMU_TX1- | আইএমইউ ডেটা আউটপুট নেতিবাচক | |
| 9 | সিঙ্ক্রোনাইজেশন সিগন্যাল | IMU_SYN+ | আইএমইউ সিঙ্ক্রোনাইজেশন সিগন্যাল ইতিবাচক |
| 10 | IMU_SYN- | আইএমইউ সিঙ্ক্রোনাইজেশন সিগন্যাল নেতিবাচক |
