গুণ এভিয়েশন ন্যাভিগেশন TDF46A ≤0.008°/ঘন্টা বিএএস পুনরাবৃত্তিযোগ্যতা, >20000 ঘন্টা এমটিবিএফ এবং ≤20μg মাস বিএএস পুনরাবৃত্তিযোগ্যতার সাথে বায়ুবাহিত অপটিক্যাল জাইরো ইনারশিয়াল নেভিগেশন সিস্টেম কারখানা

এভিয়েশন ন্যাভিগেশন TDF46A ≤0.008°/ঘন্টা বিএএস পুনরাবৃত্তিযোগ্যতা, >20000 ঘন্টা এমটিবিএফ এবং ≤20μg মাস বিএএস পুনরাবৃত্তিযোগ্যতার সাথে বায়ুবাহিত অপটিক্যাল জাইরো ইনারশিয়াল নেভিগেশন সিস্টেম

Name: এভিয়েশন ন্যাভিগেশন TDF46A ≤0.008°/ঘন্টা বিএএস পুনরাবৃত্তিযোগ্যতা, >20000 ঘন্টা এমটিবিএফ এবং ≤20μg মাস বিএএস পুনরাবৃত্তিযোগ্যতার সাথে বায়ুবাহিত অপটিক্যাল জাইরো ইনারশিয়াল নেভিগেশন সিস্টেম
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdf46a
Price: 10,250.00 USD
Availability: InStock

মূল বৈশিষ্ট্য

ব্র্যান্ড নাম: NAVI OPTICS

মডেল নম্বর: Tdf46a

উৎপত্তি স্থান: চীন

সার্টিফিকেশন: CCS

ন্যূনতম অর্ডার পরিমাণ: এক সেট

সরবরাহ ক্ষমতা: প্রতি মাসে 10 সেট

ডেলিভারি সময়: ৫-৮ কার্যদিবস

পেমেন্ট শর্তাবলী: এল/সি, টি/টি

স্ট্যান্ডার্ড প্যাকেজিং: কার্টন বাক্স

TDF46A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

পণ্যের সারসংক্ষেপ

TDF46A এয়ারবর্ন অপটিক্যাল গাইরো ইনর্শিয়াল নেভিগেশন সিস্টেম মাল্টি-সেন্সর ফিউশন (GNSS, আকাশী, ভিজ্যুয়াল) সহ ≤0.8nm/h অবস্থান নির্ভুলতা প্রদান করে। বৈশিষ্ট্য 20,000+ ঘন্টা MTBF, -40℃~60℃ অপারেশন, এবং UAV এবং বিশেষ বিমানের জন্য গ্রাউন্ড/ইন-ফ্লাইট সারিবদ্ধতা সমর্থন করে।

পণ্য কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন

,

ইনস সিস্টেম

মাসের পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

≤20μg

মাস স্কেল ফ্যাক্টর নির্ভুলতা:

≤20ppm

পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

.00.008 °/ঘন্টা

স্কেল ফ্যাক্টর নির্ভুলতা:

≤20ppm

এলোমেলো হাটা:

≤0.003°/√ঘণ্টা

কম্পন:

20~2000Hz, 6.06g

এমটিবিএফ:

20000 ঘন্টা

পণ্য বিবরণ

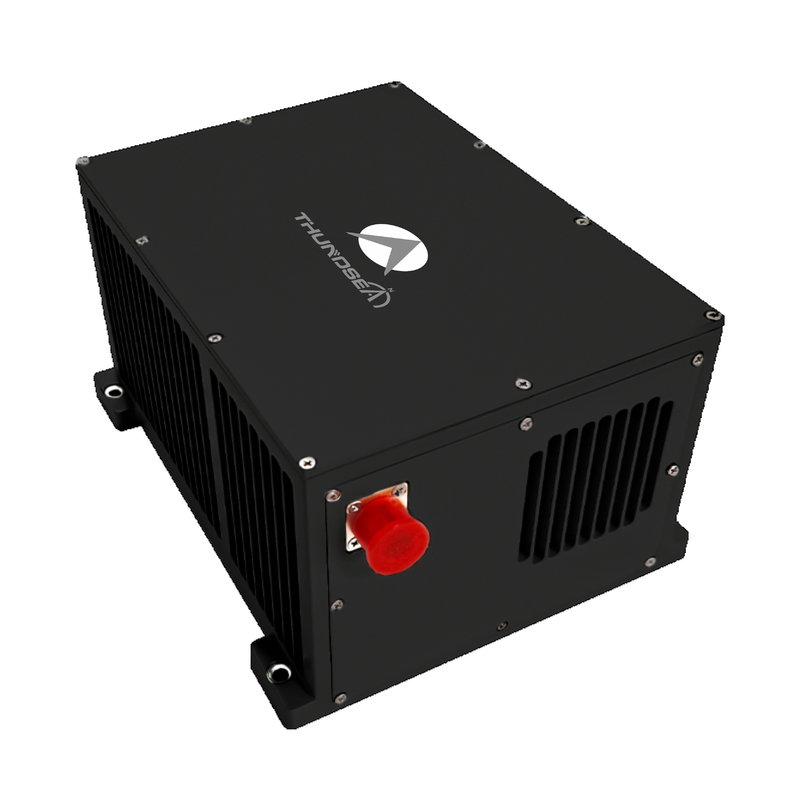

এভিয়েশন নেভিগেশন TDF46A এয়ারবোর্নে অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন

টিডিএফ ৪৬এ বায়ুবাহিত অপটিক্যাল জাইরো ইনার্শিয়াল নেভিগেশন সিস্টেমটি ফাইবার অপটিক জাইরোস্কোপ (এফওজি) এবং উচ্চ-নির্ভুলতা কোয়ার্টজ অ্যাক্সিলরোমিটারগুলিকে কোর সেন্সিং উপাদান হিসাবে ব্যবহার করে।স্ট্র্যাপডাউন বা মডুলেটেড সিস্টেম আর্কিটেকচারের অধীনে কাজ করা, এটি 200Hz এর বেশি রিফ্রেশ রেটে রিয়েল-টাইম ইনার্শিয়াল প্যারামিটার গণনা অর্জনের জন্য এমবেডেড কম্পিউটিং ইউনিটের মাধ্যমে প্রক্রিয়াজাত উন্নত নেভিগেশন অ্যালগরিদম ব্যবহার করে।

মাল্টি-সেন্সর ফিউশন ক্ষমতা

এই সিস্টেমটি স্যাটেলাইট নেভিগেশন (জিএনএসএস), স্বর্গীয় অবস্থান, ব্যারোমেট্রিক উচ্চতা পরিমাপ, রেডিও নেভিগেশন এবং ভিজ্যুয়াল ওডোমেট্রি ইনপুটগুলিকে অভিযোজিত কালমান ফিল্টারিং কৌশলগুলির মাধ্যমে নির্বিঘ্নে সংহত করে।অপারেশনাল মোডগুলি বিশুদ্ধ ইনার্শিয়াল নেভিগেশন এবং হাইব্রিড অগমেন্টেশন স্টেটের মধ্যে গতিশীলভাবে কনফিগার করা যেতে পারে.

অ্যাপ্লিকেশন ক্ষেত্র

ফিক্সড-উইং ইউএভি
রোটারি উইং ইউএভি
বিশেষায়িত বায়ুবাহিত যানবাহন

পারফরম্যান্স বৈশিষ্ট্য

স্থলভিত্তিক কম্পন প্ল্যাটফর্মে এবং ফ্লাইটের সময় সমন্বয় করতে সক্ষম
স্ব-নিয়ন্ত্রণ, চলমান-বেস সমন্বয় এবং স্থানান্তর সমন্বয় মধ্যে স্যুইচিং সমর্থন করে
স্যাটেলাইট, আকাশ, উচ্চতা পরিমাপ, রেডিও এবং ভিজ্যুয়াল নেভিগেশন ডেটা অন্তর্ভুক্ত মাল্টি-সেন্সর ফিউশন
সিস্টেমের ত্রুটি সনাক্তকরণ এবং অ্যালার্ম ফাংশন দিয়ে সজ্জিত

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার প্রকার	স্পেসিফিকেশন	মূল্য
অ্যাক্সিলেরোমিটার	মাস বায়াস পুনরাবৃত্তিযোগ্যতা	≤20μg
অ্যাক্সিলেরোমিটার	মাস স্কেল ফ্যাক্টর নির্ভুলতা	≤20 পিপিএম
জাইরো	পক্ষপাত পুনরাবৃত্তিযোগ্যতা	≤0.008°/ঘন্টা
	স্কেল ফ্যাক্টর নির্ভুলতা	≤20 পিপিএম
	এলোমেলো হাঁটা	≤0.003°/√ ঘন্টা
বৈশিষ্ট্য	অবস্থান নির্ভুলতা (শুদ্ধ ইনার্টি)	≤0.8nm/1h
	অবস্থান নির্ভুলতা (ইনার্শিয়াল নেভিগেশন স্যাটেলাইট সংমিশ্রণ)	স্যাটেলাইটের চেয়েও ভালো
	গতির নির্ভুলতা (শুদ্ধ ইনার্টি)	≤1.0m/s
	গতির নির্ভুলতা (ইনার্শিয়াল নেভিগেশন স্যাটেলাইট সংমিশ্রণ)	≤0.2m/s
পারফরম্যান্স	কৌণিক হার	≥±400°/সেকেন্ড
	কৌণিক ত্বরণ	100000°/সেকেন্ড2
	ত্বরণ	> ২৫ গ্রাম
	কৌণিক মনোভাব	যে কোন দিকনির্দেশ
	সমন্বয় সময়	≤8 মিনিট
	ইনপুট/আউটপুট	3 RS422 পূর্ণ-ডুপ্লেক্স সিরিয়াল পোর্ট, 1 100M ইথারনেট পোর্ট
এএইচআরএস অ্যাপ্লিকেশন	রুটের নির্ভুলতা (শুদ্ধ ইনার্টি)	≤0.1° সেকেন্ড ((L)
	রুট সঠিকতা (স্যাটেলাইট নেভিগেশন সংমিশ্রণ)	≤০.০৫° সেকেন্ড ((L)
	পিচ অ্যান্ড রোল নির্ভুলতা (খাঁটি ইনার্টি)	≤0.03°
	পিচ অ্যান্ড রোল যথার্থতা (স্যাটেলাইট নেভিগেশন সংমিশ্রণ)	≤০.০১৫°
বৈশিষ্ট্য	বিদ্যুৎ খরচ	<২০ ওয়াট
	মাত্রা	১৯৫১৬০১০৮
	ওজন	<3.9kg
	তাপমাত্রা	-40°C থেকে 60°C
	শক	১৫ গ্রাম, অর্ধ-সাইনস তরঙ্গ ১১ মিমি
	ইনপুট ভোল্টেজ	DC24V ((± 25%)
	ঠান্ডা	মনিটরিং প্লেটের সাথে সংযোগ
	কম্পন	20~2000Hz, 6.06g
	এমটিবিএফ	>২০,০০০ ঘন্টা
